東莞低溫變量葉片泵_東莞金中液壓_闡述低溫變量葉片泵的工作原理

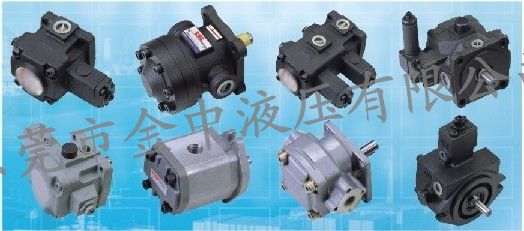

變量葉片泵轉子旋轉時，葉片在離心力和壓力油的作用下，尖部緊貼在定子內表面上。這樣兩個葉片與轉子和定子內表面所構成的工作容積，先由小到大吸油后再由大到小排油，葉片旋轉一周時，完成兩次吸油與排油。

一、單作用變量葉片泵的工作原理

泵由轉子.定子.葉片.配油盤和端蓋等部件所組成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針方向旋轉時，葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口和配油盤上窗口將油吸入。

變量葉片泵往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵。轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大。改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量葉片泵。

變量葉片泵，液壓葉片泵：元件工作時，液體從高壓腔流經這些相對運動的平板縫隙向低壓腔泄漏。閥芯與閥孔表面之間，柱塞與缸孔之間，液壓缸活塞與缸孔內壁之間，液壓泵轉軸與軸承蓋孔之間等，油液在縫隙中軸向流動遵循環形縫隙泄漏規律。在軸向柱塞泵中，壓力腔液體經過缸體端面與配流盤之間縫隙泄漏，類似于兩平行板間的放射狀流動。
