液壓齒輪泵_液壓泵與齒輪傳動

機構經常在使用過一段時間后就出現壓力低的故障。原因是該液壓齒輪泵的內泄過大造成的，通過拆檢可發現，液壓齒輪泵掃膛嚴重，造成內泄。

造成掃膛的原因是軸的彎曲變形，而該泵安裝不正確是導致這一問題最根本原因，如圖所示。

泵軸的彎曲變形  該液壓齒輪泵是通過齒輪傳動來連接的，齒輪傳動會產生徑向力，正是這一徑向力加在齒輪泵的懸臂軸上，引起附加撓曲變形，造成了掃膛—壓力低的故障。

 還要注意：

泵的支座或法蘭和電動機應有共同的安裝基礎。

基礎、法蘭或支座都必須有足夠的剛度。

在底座下面及法蘭和支架之間裝上橡膠隔振墊，以降低噪聲。  對于安裝在油箱上的自吸泵，通常泵中心至油箱液面的距離不大于500mm。

對于安裝在油箱下面或旁邊的泵，為了便于檢修，吸入管

道上應安裝截止閥。

進口、出口位置和旋轉方向應符合標明的要求，不得搞錯接反。

要擰緊進出油口管接頭連接螺釘，密封裝置要可靠，以免引起吸空、漏油，影響泵的工作性能。

2  液壓齒輪泵的調試  泵安裝完成后，必須經過泵的檢查與調試，觀察泵的工作是否正常，有關步驟與要求如圖2所示。

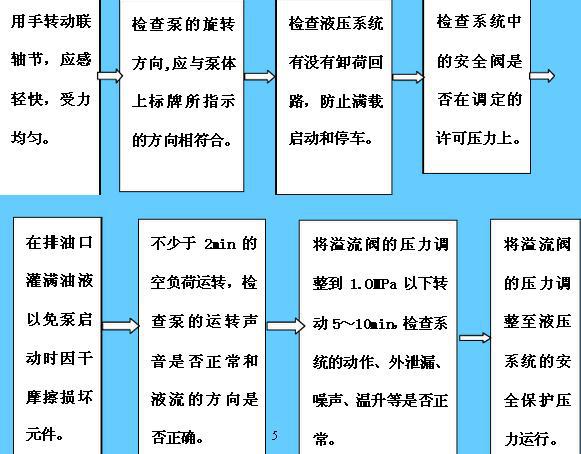

圖2液壓齒輪泵調試步驟與要求
