二通式插裝閥集成塊設計中的注意事項：

隨著油壓機壓制力向大噸位方向發展，二通插裝閥應用越來越廣泛。在二通插裝閥集成塊設計中，有3點須引起注意?，F(xiàn)分述如下：

1、梭閥蓋板的空間放置

為確保插件的可靠關閉，利用梭閥蓋板的壓力選擇功能，為插件選擇控制油。這是一種成熟的控制方式。但在實際應用中發現，由電磁閥、梭閥蓋板、插件組成的二位二通控制單元，發生插件的進出油口有時出現串油現象。在試驗臺上對各個元件單獨測試，泄漏量都在標準允許范圍內，檢查液壓原理，沒有發現不妥之處。筆者認為，問題出在梭閥蓋板中梭閥體的放置狀態上。此時，梭閥體呈豎宜放置，閥體中的鋼球，由于重力的作用趨向位于梭閥體的下部.梭閥失去單向閥功能，控制油道將二位二通控制單元的進出油口連通起來。從串油量的測量中也得到證實。改變梭閥蓋板的空間放置狀態，使梭閥體水平放置，排除鋼球所受重力的干擾，串油現象消失。因此，在設計二通插裝閥塊時，要將梭閥蓋板擺放在保證梭閥體呈水平狀態的位置上。

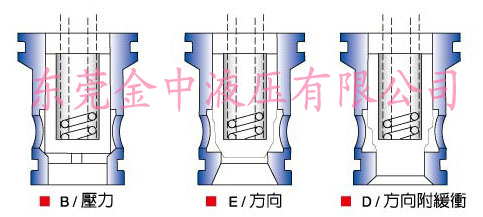

2、插件彈簧的選用

 在插件閥芯中加彈簧，使插件在起始狀態有一個預壓力，促進插件關閉。濟南鑄造鍛壓機械研究所生產的系列插裝閥，應用的彈簧有a, b,c,d四種規格。對于A型插件，A腔的對應開啟壓力分別是0.05MPa, 0.1MPa, 0.2MPa, 0. 4MPa。一般情況下，調壓插件選用開啟壓力較低的a簧，目的是使調壓插件在卸荷工況下，回油阻力較小;對于方向閥插件中的彈簧，因插件在制造、安裝中的偏差，需在插裝閥集成塊試驗時，根據插件的關閉情況加以調整.同樣規格的插件，所配彈簧是有差異的。但基本原則是，在保證插件可靠關閉的前提下，盡可能采用開啟力較低的彈簧，使流道內的阻力盡量減小。

3、采用比例溢流閥做先導的調壓插件控制油路

做先導閥用的比例溢流閥流址一般較小。6mm規格的溢流閥，在25 M Pa壓力下其流量小于6L/min.溢流閥主閥用閥芯帶孔的插件時，比例溢流閥與調壓插件組合動作，會出現主閥卸荷不充分，即有一部分殘存壓力，或會出現控制油流最與比例滋流閥的流量不匹配，出現壓力波動。因此選用閥芯不帶孔的調壓插件，控制油從旁路引出，并加可調節阻尼，插件控制腔壓力與比例溢流閥P口壓力相同，主閥卸荷充分，調壓平穩。

4總結

要使二通插裝閥實現一種控制功能，需要控制蓋板、插件、先導元件的組合動作。梭閥蓋板的空間放置、彈簧的選用及控制油路的選取細節，對插裝閥功能的實現有重要影響。必須在進行二通插裝閥集成塊設計時加以重視。
