外嚙合齒輪泵和內嚙合齒輪泵的工作原理

方式可以分為外嚙合齒輪泵和內嚙合齒輪泵；按輪齒的齒形可分為正齒輪泵、斜齒輪泵和人字齒輪泵等。

外嚙合齒輪泵的工作原理：

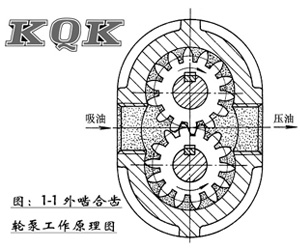

如圖1-1 所示。它由一對齒數相同的齒輪、傳動軸、軸承、端蓋和泵體等組成。齒輪的兩端面靠端蓋密

封，泵體、端蓋和齒輪的各個齒間槽這三者形成密封工作腔，并由兩齒輪的齒面嚙合線將此密封工作腔分隔成左右兩個密封的油

腔。當齒輪按圖示方向旋轉時，齒輪從左側退出嚙合，露出齒間，使該腔容積增大，形成部分真空，油箱中的油液被吸進左腔—

—吸油腔，將齒間槽充滿。隨著齒輪的旋轉，每個齒輪的齒間把油液從左腔帶到右腔——壓油腔，齒輪在右側進入嚙合，齒間被

對方輪齒填塞，該腔容積減小，齒間的油液被擠出來，使右腔油壓升高，油液從壓油腔輸送到壓力管路中去。齒輪連續旋轉，泵

就連續不斷地吸入油液和壓出油液。


內嚙合齒輪泵工作原理：

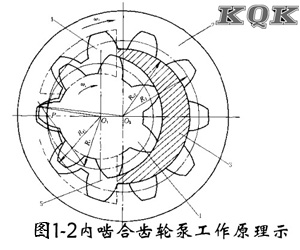

如圖1-2 所示，內嚙合齒輪泵是一對相互嚙合的小齒輪和內齒環，它們之間通過月牙板和嚙合點將兩側容積分隔開，通過兩端

蓋板的端面密封形成兩密封容積，當小齒輪和內齒環按相同方向嚙合旋轉時，嚙合齒一側的空間容積逐漸變大形成真空，油液在

大氣壓下進入，形成吸油腔，另一封閉容積逐漸變小，將油液擠出，形成壓油腔。嚙合齒形有漸開線齒形和共軌線齒形。
