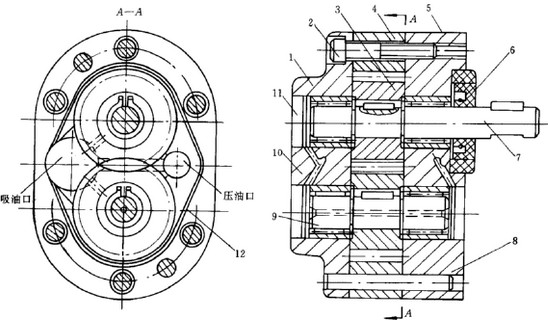

1 、 液壓齒輪泵結構圖示及其主要磨損部位  CB型齒輪泵結構如圖1所示。

1一后蓋；  2一螺釘;  3一齒輪；  4一泵體；  5一前蓋；  6一油封；7一長軸；  8一銷；  9一短軸；  10一滾針軸承；  11一壓蓋；  12一泄油通槽

圖1 CB型液壓齒輪泵

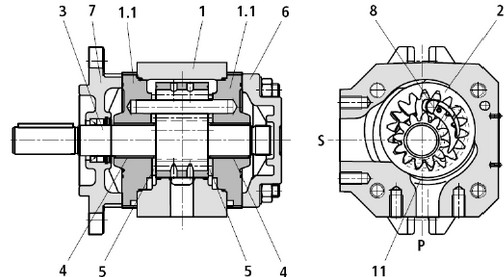

圖2所示為力士樂GC型內嚙合齒輪泵。

1-泵體 1.1-軸承罩 2-環形齒輪  3-小齒輪軸 4-軸承  5-軸向補償板  6-泵蓋  7-安裝法蘭  8-支撐銷  9-壓力區

圖3 力士樂GC型內嚙合齒輪泵

液壓齒輪泵的磨損主要是：

泵前、后端蓋的磨損；齒輪端面的磨損；齒頂與泵殼之間的磨損。這些磨損部位與泵內泄漏及溫升有關，也與壓力、流量下降有關。  泵軸斷裂，它與不供油有關；軸承的磨損，它與壓力波動及噪聲增大有關；密封件的損壞，它與外泄漏有關。

液壓齒輪泵的安裝與調試

1 . 齒輪泵的安裝  齒輪泵與電機必須有較高的同心度，即使是撓性連軸節也要盡量同心。  泵的轉動軸與電機輸出軸之間的安裝采用彈性聯軸節，其同軸度不得大于0.1mm；采用軸套式聯軸節的同軸度不得大于0.05mm；傾斜角不大于1度。  泵軸端一般不得承受徑向力，不得將帶輪、齒輪等傳動零件直接安裝在泵的軸上。未按上述要求會造成故障。

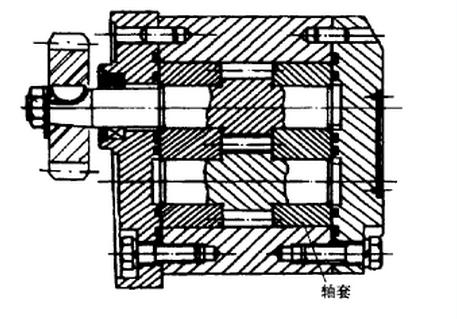

例如某機構的液壓泵，是通過齒輪傳動來連接，如圖4所示。

圖4 液壓泵與齒輪傳動

機構經常在使用過一段時間后就出現壓力低的故障。原因是該液壓泵的內泄過大造成的，通過拆檢可發現，液壓泵掃膛嚴重，造成內泄。
