液壓系統的管道內徑和金屬管壁厚的計算方法——東莞金中液壓

液壓系統的管道內徑和金屬管的壁厚，可分別用以下兩種方法計算:

(1)管道內徑d的計算：液壓系統管道內徑d的大小，取決于所通過的流量和流速，可按下式計算:

式中Q—通過管道的油液流星(L/min);

μ—通過管道的油液流速(m/s)。

考慮到壓力損失和工作的穩定性，管道所允許的流速有以下限制:

①對于吸油管，可取μ=0.6～2m/s,流量大時取大值，流量小時取小值，一般取1m/s以下。

②對于壓油管，可取μ=2.5～2.5m/s。壓力高時取大值，壓力低時取小值，管道短時取大值，管道長時取小值，油液黏度大取小值。

③對于短管道及局部收縮處取。μ=5～7S。

④對于回油管可取μ=1.5～2.5m/s.

(2)金屬管壁厚δ的計算液壓系統金屬管的璧厚S的確定，取決于油液的壓力、管道內徑和管道的材質，可按下式計算:

式中：p—管道所承受的最大工作壓力(MPa);

      d—管道內徑;

      [σ]—管道材料的許用應力(MPa)

式中：σb—管道材料的抗拉強度(MPa);

      n—安全系數（一般n=3～5，有時n=6～8）

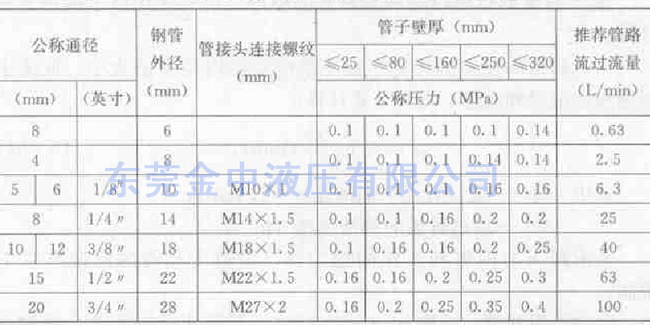

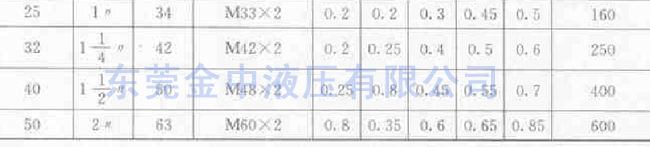

無縫鋼管的公稱通徑及壁厚和推薦管路通過流量
