液壓系統設計，液壓系統閉式泵上集成補油泵、控制模塊.馬達上集成網路沖洗閥.下面分析閉式系統中

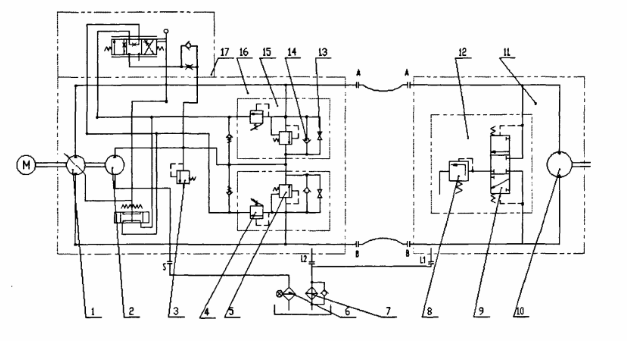

各個元件的作用及在系統處于不同工位下的狀態。2.1閉式液壓系統方案的確定典型的閉式液壓系統原

理原理圖如下:

1.液壓泵  .2補油泵   3.補汕滋流閥   4.壓力切斷側   5.高壓浴流閥   6.過濾器    7.散熱器   8.沖洗溢流閥   9.沖洗梭閥   10.馬達11.馬達殼體  12.回路沖洗閥模塊  13.截止閥  14.補油單向   15.多功能側閥模塊   16.泵殼體   17排量控制模塊

由圖2-1可知在閉式液壓系統中,泵1和馬達10通過管道直接相連.簡化了連接管路.通過改變泵的變量改變主油路中液壓油的流量和方向，來實現馬達10的變速和換向，減少了因為換向引起的壓力波動.閉式液壓系統設計主泵上通軸附設一個小排量補油泵2.設圖中泵B口處為高壓油.油箱中的油液經過濾器進入補油泵2中，油液通過補油單向閥14向主油路低壓側(A處)補油，以補償系統泄露的流量。

同時補油泵的液壓油通過阻尼孔后為排量控制模塊17提供油液和壓力，因此補油壓力必須穩定在一定的范田里，改變阻尼孔的大小,可改變液壓泵的排a從零變化到最大排童所需要的響應時間。

液壓馬達集成有回路沖洗閥12, B側高壓液壓油推動梭閥9閥芯，便低壓側一部分系統熱油通過沖洗滋流閥8進入馬達I0的殼體”中，泵充體16及馬達殼體11通過回油管經冷卻器7回油箱，以便補油泵為系統補充溫度低且千凈的液壓油。

在液壓系統設計中,系統正常工作時，補油泵的流最遠大于系統的內泄，剩下的油液除補充因回路沖洗閥12打開而失去的部分熱油液和提供控制液壓油外.其余全部通過補油滋流閥3流經泵的殼體回到油箱.由此可見，系統低壓側壓力即補油滋流閥3的壓力。因此若使低壓側液壓油可以通過回路沖洗閥12，沖洗滋流閥8的開肩壓力設置要低于補油滋流閥3的壓力。
