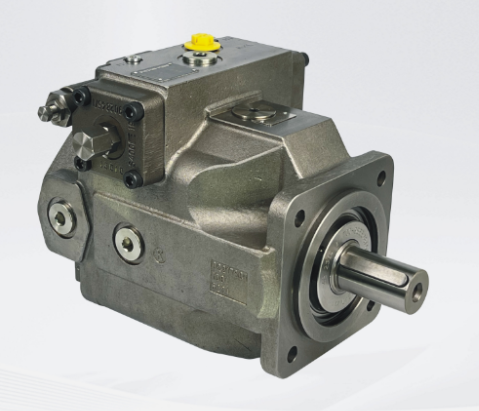

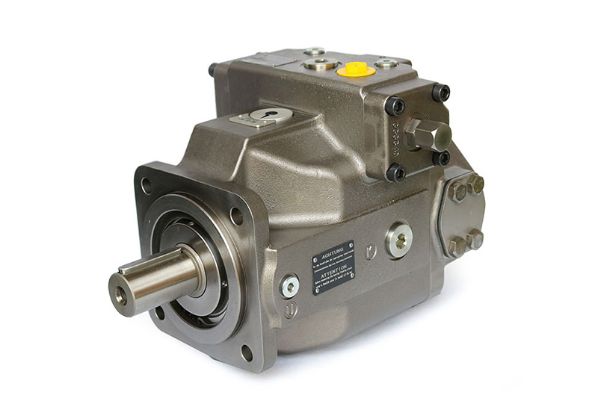

A4VSO柱塞泵，力士樂款柱塞泵，擠壓機柱塞泵，鋁型材變量柱塞泵，盾構機柱塞泵，A4VSO-250,
A4VSO-355,AAVSO-500,A4VSO-750,AAVSO-1000,A4VSO-1500, 電話：13925580728
盾構機 的液壓配置：
1. 液壓泵配置
-
型號：A4VSO 750 DR/30R-PPB13N00（示例型號）
-
排量：750 mL/r
-
數量：4臺
-
控制方式：DR恒壓控制（或其他適合盾構機的控制方式，如LR恒功率控制）
-
額定壓力：350 bar
-
峰值壓力：420 bar
-
轉速范圍：1000 ~ 1800 rpm
-
功率：單臺泵功率約200 ~ 300 kW（取決于壓力和流量）
-
功能：為主液壓系統提供高壓油液，驅動液壓馬達和液壓缸。
2. 液壓馬達配置
-
型號：A6VM 500 HD/30W-PPB13N00（示例型號）
-
排量：500 mL/r
-
數量：6臺
-
控制方式：HD液壓控制（與壓力相關）
-
額定壓力：350 bar
-
峰值壓力：420 bar
-
轉速范圍：500 ~ 1500 rpm
-
扭矩輸出：單臺馬達扭矩約15 ~ 20 kN·m（取決于壓力）
-
功能：驅動盾構機的刀盤旋轉，提供切削力。
3. 液壓缸配置
-
類型：雙作用液壓缸
-
數量：6條
-
缸徑：200 ~ 250 mm（推測值）
-
桿徑：140 ~ 180 mm（推測值）
-
行程：2000 ~ 3000 mm（根據盾構機尺寸）
-
工作壓力：350 bar
-
推力：單條液壓缸推力約1000 ~ 1500 kN（取決于缸徑和壓力）
-
功能：用于推進盾構機前進，調整掘進方向。
4. 液壓系統設計
4.1 主液壓系統
-
泵組配置：4臺750 mL/r液壓泵并聯，提供總流量約3000 L/min（在1000 rpm時）。
-
壓力控制：采用DR恒壓控制或LR恒功率控制，確保系統壓力穩定。
-
流量分配：通過比例閥或分流閥將流量分配到液壓馬達和液壓缸。
4.2 刀盤驅動系統
-
馬達組配置：6臺500 mL/r液壓馬達，驅動刀盤旋轉。
-
同步控制：采用閉環控制技術，確保6臺馬達同步運行，避免刀盤偏載。
-
扭矩輸出：總扭矩約90 ~ 120 kN·m，滿足硬巖或軟土掘進需求。
4.3 推進系統
-
液壓缸配置：6條液壓缸，分為多組（如3組×2缸）實現推進和糾偏。
-
推進力：總推力約6000 ~ 9000 kN，滿足不同地質條件下的掘進需求。
-
位置控制：采用伺服閥或比例閥，實現液壓缸的精確位置控制。
4.4 輔助液壓系統
-
功能：包括管片拼裝、渣土輸送、注漿等輔助動作。
-
泵組配置：可能配備額外的齒輪泵或葉片泵，提供低壓大流量油液。
-
控制方式：手動或電液比例控制。
5. 液壓系統參數
5.1 流量需求
-
刀盤驅動：6臺500 mL/r馬達，總流量約3000 L/min（在1000 rpm時）。
-
推進系統：6條液壓缸，總流量約500 ~ 1000 L/min（取決于推進速度）。
-
輔助系統：流量需求約200 ~ 500 L/min。
5.2 壓力需求
-
主系統壓力：350 bar（額定），420 bar（峰值）。
-
輔助系統壓力：100 ~ 200 bar。
5.3 功率需求
-
主泵組功率：4臺750 mL/r泵，總功率約800 ~ 1200 kW。
-
輔助系統功率：約50 ~ 100 kW。
6. 液壓元件品牌
7. 系統特點
-
高效節能：采用變量泵和負載敏感控制，降低能耗。
-
高可靠性：關鍵元件采用國際知名品牌，確保長壽命和低故障率。
-
智能化控制：配備PLC和傳感器，實現液壓系統的實時監控和自動調節。
-
模塊化設計：便于維護和更換，縮短停機時間。
8. 典型盾構機液壓系統示意圖
[液壓泵組] → [主油路] → [比例閥/分流閥] → [液壓馬達組] → [刀盤驅動]
↓
[液壓缸組] → [推進系統]
↓
[輔助液壓系統] → [管片拼裝/渣土輸送/注漿]
以上是我們典型盾構機液壓系統設計的詳細情況。如果需要更具體的參數或配置細節，建議聯系我們，電話：13925580728。如果您有進一步的問題，歡迎隨時聯系。謝謝！
