M7120A平面磨床的磨頭橫向進給是怎樣實現的？

    M7120A平面磨床小型液壓系統的磨頭橫向進給，可分為連續進給、斷續進給和停止進給三種情況。均由磨頭進給選擇閥K的旋轉角度位置決定。

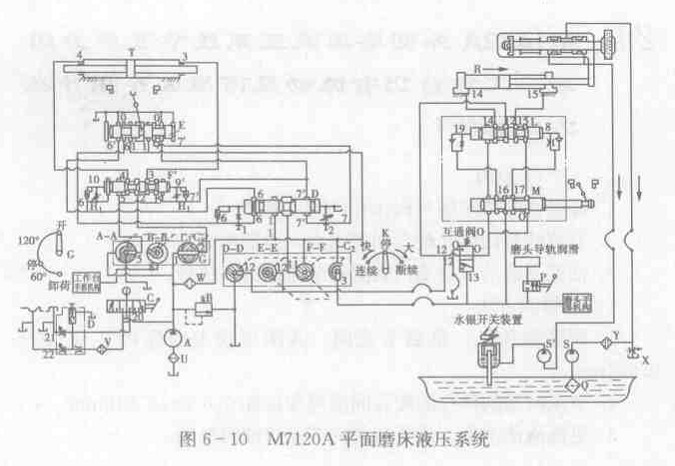

    (1)當磨頭進給選擇閥處于“停止進給”位置(圖6-10所示位置)時。從液壓系統（液壓泵站元件：油箱、電機、液壓泵、油管、風冷、變量柱塞泵、內齒輪泵、壓力表、外齒輪泵、液壓油泵、接頭、變量葉片泵、定量葉片泵、液壓閥等）油泵輸出的壓力油經濾油器W后，被磨頭進給選擇閥關閉.不能進人磨頭操縱箱。磨頭液壓缸R左、右兩腔通道，借互通閥O互相接通，并經油路12、進給選擇閥的中心孔接通油池。這時，磨頭手搖機構液壓缸亦通回油，磨頭可利用手動機構移動。

    (2)將進給選擇閥逆時針旋轉45.至“連續供給”位置，壓力油的一部分由油路1,磨頭進給選擇悶的油路13至磨頭手搖機構液壓缸、互通閥和磨頭操縱箱，使磨頭手搖機構不起作用，使互通閥隔斷互通。經油路13進人磨頭操縱箱的壓力油則由磨頭導向閥M、油路16、單向節流閥H、油路19至磨頭換向閥L左腔，使磨頭換向閥處于右端位置(即圖示位置)。另一股壓力油經油路1、進給選擇閥、F-F截面的三角節流槽及縱向槽(虛線表示)到E-E截面的環形槽、油路12,磨頭液動換向閥、油路14而連續不斷地進人磨頭液壓虹R左腔;液壓缸右腔回油經油路15、換向閥1.、導向閥M、油路0及互通閥回汕池.磨頭便向右連續移動。系統用磨頭斷續進給閥D先動作，工作臺換向閥F后動作的順序過程來保證。工作臺換向時.從工作臺導向閥E經油路7出來的壓力油，先推動磨頭斷續進給閥I)移動。瞬時接通油路I和11.使磨頭斷續進給一次，然后接通油路7和7'，使工作臺液動換向閥F動作，和使工作臺反向啟動.這個順·序過程避免了工作臺先換向、磨頭后進給的情況。

    (3)將進給選擇閥順時針轉4)~  900.磨頭就可作斷續橫向運動，其油路為:

    工作臺右行到左撞塊碰杠桿，推動導向閥E向左移動，使油路1和7接通時，斷續進給閥D輔助油路的油流情況為:

    壓力油1經導向閥E，油路7，單向節流閥中的單向閥，至磨頭斷續進給閥D右端.而閥D左端的油液則經油路6。導向閥E?；氐接拖?。這時D閥之閥芯快速移動，迅速接通油路1和11，為磨頭的斷續進給提供了油源.這時使磨頭實現斷續進給的油流情況為:

    液壓油泵（液壓葉片泵、液壓柱塞泵、液壓齒輪泵）A,濾油器W、油路1經斷續進給閥D、油路11、進給選擇閥F-F截面上的節流口.選擇閥上的縱向槽(圖6一10中的虛線)，進給選擇閥E一E截面上的環形槽、油路12,磨頭換向閥L、油路14,磨頭油缸左腔、而磨頭右腔的回油經油路15,磨頭換向閥L,油路U及互通閥回油池。

    D閥閥芯繼續左移，封閉了油路6和6，的油口后，這個閥左端的回油必須通過節流閥J:才能返回油池，于是閥芯移動速度減慢，并且由于麟頭斷續進給閥的動作先于工作臺的換向閥，從而避免了工作臺換向和磨頭橫向進給誤動作。
