東莞金中液壓斜盤柱塞泵結構

斜盤柱塞泵由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。

這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。壓力補償變量泵的出口流量隨出口壓力的大小近似地在一定范圍內按恒功率曲線變化。

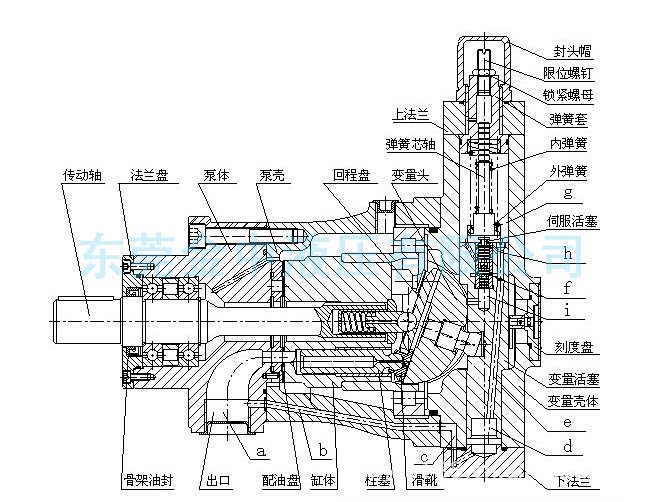

柱塞泵種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如下圖高壓油流通過通道、(b)、(c)進入變量殼體下腔后，油液經通道分別進入通道和，當彈簧的作用力大于由油道進入伺服活塞下端環形面積上的液壓推力時，則油液經（h）到上腔，推動變量活塞向下運動，使泵的流量增加。

當作用于伺服活塞下端環形面積上的液壓推力大于彈簧的作用力時，則伺服活塞向上運動，堵塞通道，使腔的油通過腔而卸壓，此時，變量活塞上移，變量頭偏角減小，使泵的流量減小。

調節流量特性時，可先將限位螺釘擰至上端，根據所需的流量和壓力變化范圍，調節彈簧套，使其流量開始發生變化時的初始壓力符合要求，然后將限位螺釘擰至終級壓力時的流量不再發生變化，其中間的流量與壓力變化關系由泵的本身設計所決定。

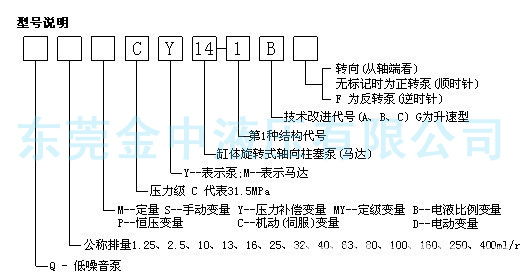

東莞金中液壓CY14-1B系列各種定量/變量形式的軸向柱塞泵型號

（1）MCY14-1B(定量軸向柱塞泵)

（2）SCY14-1B(手動變量軸向柱塞泵)

（3）YCY14-1B (恒功率變量軸向柱塞泵)

（4）MYCY14-1B(定級變量軸向柱塞泵)

（5）PCY14-1B(恒壓變量軸向柱塞泵)

（6）BCY14-1B(電液比例變量軸向柱塞泵)

1）流量:2.5-400MCY14-1B(定量軸向柱塞泵)具體型號如下: 2.5MCY14-1B、5MCY14-1B、10MCY14-1B、16MCY14-1B、25MCY14-1B、32MCY14-1B、40MCY14-1B、63MCY14-1B、80MCY14-1B、 160MCY14-1B、250MCY14-1B、400MCY14-1B；

2）流量:10-400SCY14-1B(手動變量軸向柱塞泵)具體型號如下: 10SCY14-1B、16SCY14-1B、25SCY14-1B、32SCY14-1B、40SCY14-1B、 63SCY14-1B、 80SCY14-1B、160SCY14-1B、250SCY14-1B、400SCY14-1B；

3）流量:10-400YCY14-1B(恒功率變量軸向柱塞泵)具體型號如下: 10YCY14-1B、16YCY14-1B、25YCY14-1B、32SCY14-1B、40YCY14-1B、63YCY14-1B、80YCY14-1B、160YCY14-1B、250YCY14-1B、 400YCY14-1B；

 4）流量:10-160MYCY14-1B(定級變量軸向柱塞泵)具體型號如下: 10MYCY14-1B、16MYCY14-1B、25MYCY14-1B、32MYCY14-1B、40MYCY14-1B、63MYCY14-1B、80MYCY14-1B、160MYCY14-1B；

5）流量:10-400PCY14-1B(恒壓變量軸向柱塞泵)具體型號如下: 10PCY14-1B、16PCY14-1B、 25PCY14-1B、32PCY14-1B、40PCY14-1B、63PCY14-1B、80PCY14-1B、160PCY14-1B、250PCY14-1B、 400PCY14-1B；

6）流量:25-400BCY14-1B(電液比例變量軸向柱塞泵)具體型號如下: 25BCY14-1B、 63BCY14-1B、 160BCY14-1B、 250BCY14-1B、400BCY14-1B

致力于提供優質的產品與服務

近幾年公司一直活躍于國內外液壓行業及相關產品應用領域，致力于為機械傳動工業提供優質和具競爭性的產品與服務。

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓系統/液壓裝置的設計與制造。

產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切削機床以及其它各類液壓系統。隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大產品品種和提升產品規格，以增強產品國際競爭力。

注重生產研發

公司在注重產品生產研發的同時，重點建設國內、國際營銷網絡，致使產品暢銷國內市場，現共有生產100余種液壓元件產品，銷售遍布全國30個省、市、自冶區，并出口臺灣及海外市場。

打造一流公司

公司經營理念“質量為生命、服務為靈魂、超前服務為特色、高效率為吸引力、用戶滿意為最終追求”。質量管理方針：“依托科技進步、實施精細管理、恪守誠信準則、追求優質高效”。

公司一直致力于打造一流實力品牌企業，始終遵循“ 以人為本”的管理理念，注重人材的培養，“幫助別人，成就自己”的文化氛圍；全面實行國際化管理，引進先進管理理念，建立企業創新及激勵機制，實現產業規?；?、隊伍職業化、經營國際化，力爭成為國際上具有競爭力的液壓機械制造企業。

公司樹立品牌，積極參加PTC展覽會，自2007年起參加了德國漢諾威工業博覽會、深圳機械展覽會、北京機床博覽會，下一步計劃參加美國拉斯維加斯動力傳動展、法國國際工程機械展、意大利米蘭國際流體動力傳動展覽會等。讓中國液壓產品走出國門，走向世界。讓公司有能力承擔社會責任。

持續發展，互惠雙贏，金中公司全體員工衷心期待與海內外廣大新老客戶共創輝煌。

公司地址：廣東省東莞市南城宏圖工業區宏成國際三街119號

工廠地址：廣東省東莞市厚街（歡迎廣大用戶實地參觀）

全國免費熱線：400-080-3988

聯系電話：0769-89109002/89109003

手機：13925580728  聯系人：李坤

傳真號碼：0769-27229721

騰訊QQ：1579034695
