液壓柱塞泵_新型液壓柱塞泵的基本原理_近年來國內外都在研究

一種新型液壓柱塞泵的基本原理。它由一個雙出桿液壓缸帶動?個液壓泵頭， 并由一個換向、減速閥控制換向與換向時的速度，由一個補液回路自動補充換向時壓力與流量產生的缺口，由一個保護回路負責壓力、溫度與液位的超差保護。該泵共分不銹鋼:密封圈式、不銹鋼:盤根式、非不銹鋼:密封圈式與非不銹鋼:盤根式4種形式。這種新型高壓柱塞泵具有振動小、沖次低（><次A7/6）、壓力平穩、流量連續可調和壽命長等優點

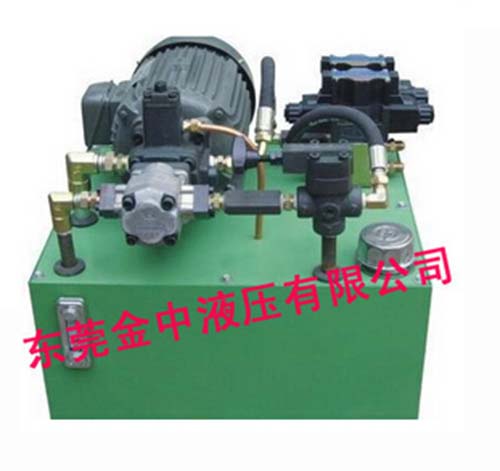

近年來國內外都在研究液壓式液壓柱塞泵，即用液壓缸作為動力用以代替曲軸連桿。但目前看來成功者甚少，主要原因有以下兩點：第一，結構復雜，由于采用了三缸形式，需要配上>個液壓缸，還要用微機來控制彼此的相位，通常要用到>臺泵，G個換向閥等， 而且振動也不算小。也有人用開關閥，組成十分復雜的39H閥組系統；第二，體積大、噪聲高，特別是水擊現象嚴重。 本文將介紹一種單缸雙泵式液控液壓柱塞泵，其特點是結構簡單，只需;臺液壓泵站和;個液壓缸以及?個換向閥即可完成高壓柱塞泵的全部功能，而且具有振動小、沖次低（><次A7/6）、壓力平穩、流量連續可調和壽命長等優點。

為此液壓柱塞泵的原理圖，其中，閥;為二位四通換向閥，與液壓動力缸的油路相通。泵頭的活動桿柱分別與液壓動力缸的左、右活塞桿相連。每個泵頭上都有一個進液活門與排液活門。左右兩泵進液活門相并聯，排液活門也并聯，由此組成了一種新型液壓式液壓柱塞泵。其工作原理為，當開機時閥;的閥芯處于右側，因此液壓缸活塞向右運動，于是泵中的液體被壓縮并以高壓液體的形態沿排液活門排出，同時泵從進液口吸入低壓液體。

當活塞快到右極限時，閥芯自動換向，即閥芯被推向左極限。因此活塞桿開始左移，于是泵開始排出高壓液體，而泵=則吸入低壓液體。當閥芯開始換向瞬間，補液回路能自動感受到并開始補液，直到泵頭柱塞換向完畢，并進入穩定段后補液終止。
