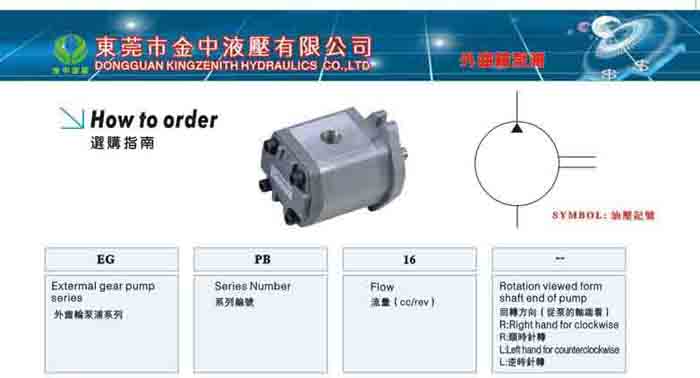

液壓柱塞泵_液壓泵站_液壓齒輪泵制定順序動作方案

由于液壓柱塞泵是為工作機構提供恒定壓力壓力源的裝置，我們不必關心機械裝置的動作順序，柱塞泵提供恒定的壓力源接口。

選擇液壓動力源

液壓柱塞泵和液壓系統的工作介質完全由液壓源來提供，液壓源的核心是液壓泵。采用柱塞式變量泵容積式調速，液壓泵的供油量要大于系統的需油量，多余的油經溢流閥流回油箱，溢流閥同時起到控制并穩定油源壓力的作用。容積調速系統多數是用變量泵供油，用安全閥限定系統的最高壓力.為節省能源提高效率，液壓泵的供油量要盡量與系統所需流量相匹配。

對在工作循環各階段中系統所需油量相差較大的情況，一般采用多泵供油或變量泵供油。對長時間所需流量較小的情況，可增設蓄能器做輔助油源.油液的凈化裝置是液壓源中不可缺少的。一般泵的入口要裝有粗過濾器，進入系統的油液根據被保護元件的要求，通過相應的精過濾器再次過濾。為防止系統中雜質流回油箱，可在回油路上設置磁性過濾器或其他型式的過濾器。根據液壓設備所處環境及對溫升的要求，還要考慮加熱、冷卻等措施。

繪制液壓系統圖

整機的液壓系統圖由擬定好的控制回路及液壓源組合而成。各回路相互組合時要去掉重復多余的元件，力求系統結構簡單。注意各元件間的聯鎖關系，避免誤動作發生。要盡量減少能量損失環節。提高系統的工作效率.為便于液壓系統的維護和監測，在系統中的主要路段要裝設必要的檢測元件（如壓力表、溫度計等）。

大型設備的關鍵部位，要附設備用件，以便意外事件發生時能迅速更換，保證主要連續工作。各液壓元件盡量采用國產標準件，在圖中要按國家標準規定的液壓元件職能符號的常態位置繪制。對于自行設計的非標準元件可用結構原理圖繪制。 系統圖中應注明各液壓執行元件的名稱和動作，注明各液壓元件的序號以及各電磁鐵的代號，并附有電磁鐵、行程閥及其他控制元件的動作表
