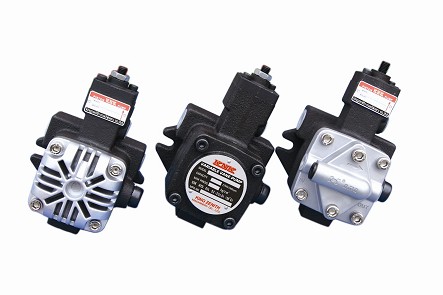

本系列葉片泵可在壓力設定下具有自動高速流量及補償功能，比定量葉片泵功率損耗少，發熱低，是一種節省能
源的高效率葉片泵，為系統設 計工程師在高效的回路中最佳選擇。 運轉平衡安靜，特別適合機床和室內的要求，內含壓力調整機構，系統可以不要調壓閥并且適用直接式電
動機，裝配容易。金中液壓有限公司備有多種不同壓力及流量范圍的變量葉片泵，可供任意選擇
變量葉片泵的主要特點：
1、設計合理，加工精密的圓弧葉片，降低了葉片對定子內曲線的壓應力，提高了定子和葉片的使用壽命。
2、定子采用先進的高次方無沖擊過渡曲線，使葉片具有良好的運動和受力狀態，保證了葉片與定子間的良好接觸，并使得流量損失，
壓力和流量脈動為最小，噪聲更低，壽命更長。
3、采用插裝式結構，主要內臟零件做成組件形式，泵心更換可在幾分鐘內完成。
本系列泵專為低噪聲工作而開發的高壓高性能葉片泵，獨特的設計、高精蜜加工及材料的合理選擇，保證了其可靠性高，適應性強的優勢，
最適和現代液壓系統的需要。用在注塑成型機、壓力壓鑄機、金屬切削機械、工程機械等液壓系統中得到了廣泛的應用。
變量葉片泵優勢：
1.高效率，高壓下穩定旋轉特殊壓力控制和強制平衡機構，凸輪環3點支撐方式，大幅提高高壓時的旋轉性能，在140bar
下亦可發揮高效率，穩定的性能。
2.無振動，無噪音采用數種隔音，防振的新機構，尤其可提高凸輪環旋轉的穩定性，由控制活塞，偏位活塞所形成的特殊3點
支撐方式，減少凸輪環振動，旋轉時無噪音。
4.靈敏的特性，流量穩定嶄新的壓力平衡式壓力控制機構，在高壓狀態下流量亦高度的穩定順暢。
5.維護，檢修容易壓力調整裝置和流量調整裝置放在同一側面，方便維護，調整。
6.若搭配本公司直接式電機更能顯示裝配簡單及同心度的控制。
變量葉片泵具體型號：
|
型號 (MODEL) |
吐出量(無負荷時) |
壓力調整范圍 (kgf/cm2) |
容許回轉范圍 |
最高壓力(kgf/cm2) |
重量 |
||
|
1800rpm |
1500rpm |
Max |
Min |
flange |
|||
|
VDF-SF-12A |
12 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-12B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-12C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-12D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-15A |
15 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-15B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-15C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-15D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-20A |
20 |
17 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-20B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-20C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-20D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-30A |
30 |
25 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-30B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-30C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-30D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
|
VDF-SF-40A |
40 |
35 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-40B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-40C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-40D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
VP變量葉片泵機組使用說明：
? 轉動方向:順時針方向(從軸端看為標準),逆時針方向?yàn)樘厥鈽邮?/span>,回轉方向的確認可由瞬時起動電機來確認.
? 液壓油:70bar以下,使用40℃時，粘度30~50cSt(ISO VG32)的液壓油. 70bar以上,使用40℃時，粘度為50~70cSt(ISO VG32)的液壓油
? 泄油管壓力:泄油管一定要直接接到油箱的油面下,而配管所產生的背壓,請維持在0.3bar以下.
? 工作溫度:機組連續運轉溫度為15-60℃.
? 軸心配合:VP變量葉片泵軸與電機的偏心差最大的為0.05mm,角度誤差1°.
? 吸油壓力:VP變量葉片泵吸油口的壓力為-0.3bar
? 排量調整調整排量時，先放松調節螺母，再旋轉調節螺桿，右轉減少流量，左轉則增加，調整完畢上緊螺母。
? 壓力調整:左轉壓力調整螺桿，使輸出壓力降低，右轉則升高。
? 初次使用：請?jiān)跓o負載狀態下先行反復啟動馬達，以排除管路及泵中的空氣，為確寶泵系統中所含氧氣已排除，請讓泵在無負載狀況下運轉10分鐘
金中液壓有限公司專業生產各種液壓油泵，液壓閥，液壓系統
我們是用德國進口的軸承，日本進口的油封，臺灣的主軸和葉片，日本先進技術。
近幾年金中液壓有限公司一直活躍于國內外液壓行業及相關產品應用領域，致力于為機械傳動工業提供優質和具競爭性的產品與服務。
目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例閥、疊加閥、邏輯閥以及新開發
產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓系統/液壓裝置的設計與制造。
產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切削機床以及其它各類液壓系統。
隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大產品品種和提升產品規格，以增
強產品國際競爭力。
