- 產品概述
- 外形尺寸
- 技術參數
- 文檔下載

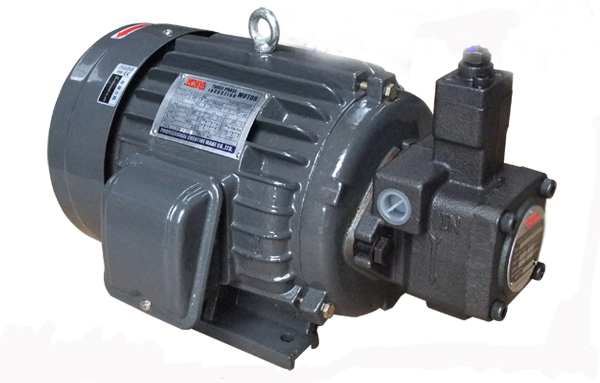

VP變量葉片泵機組使用說明
轉動方向：順時針方向(從軸端看為標準),逆時針方向?yàn)樘厥鈽邮?回轉方向的確認可由瞬時起動電機來確認.液壓油：70bar以下,使用40℃時粘度30、50cSt(ISOG32)的液壓油.
泄油管壓力：泄油管一定要直接接到油箱的油面下,而配管所產生的背壓,請維持在0.3bar以下.
工作溫度：機組連續運轉溫度為15-65℃.
軸心配合：VP變量葉片泵軸與電機的偏心差最大的為0.02mm,角度誤差10.
吸油壓力：VP變量葉片泵吸油口的壓力為0.3bar至0.4bar
壓力調整左轉壓力調整螺桿，使輸出壓力降低，右轉則升高。
最大峰值新VP變量葉片泵開始運轉時，可在無壓力的狀態下反復起動電機，以排除泵內和吸注管中的空氣。
為確保系統內的空氣排除，可在無負載的狀態下，連續運轉10分鐘。
液壓葉片泵機組油箱設計宜采用封閉型，需定期清洗濾油器與檢查油的品質，就實際情況更換工作油液。
金中液壓有限公司專業生產各種液壓油泵，液壓閥，液壓系統
我們是用德國進口的軸承，日本進口的油封，臺灣的主軸和葉片，日本先進技術。
近幾年金中液壓有限公司一直活躍于國內外液壓行業及相關產品應用領域，致力于為機械傳動工業提供優質和
具競爭性的產品與服務。
目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例閥、
疊加閥、邏輯閥以及新
開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓系統/液壓裝置的設計與制造。
產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切削
機床以及其它各類液壓系統。
隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大產品
品種和提升產品規格，以增強產品國際競爭力。

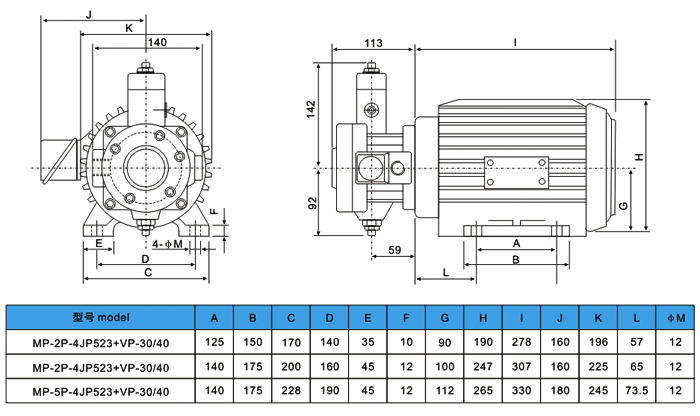

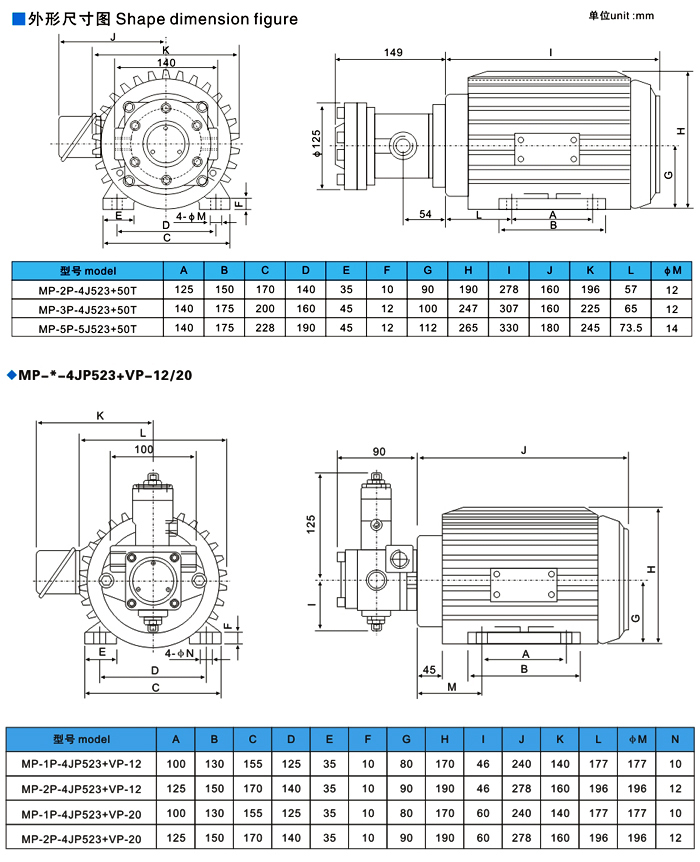

VP變量葉片泵具體安裝尺寸圖：

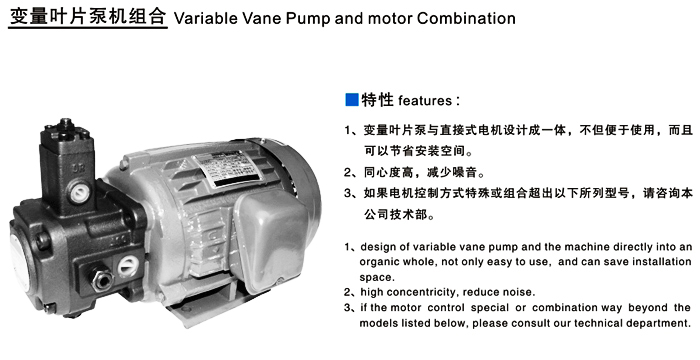

VP變量葉片泵的主要特點：
1、設計合理，加工精密的圓弧葉片，降低了葉片對定子內曲線的壓應力，提高了定子和葉片的使用壽命；
2、定子采用先進的高次方無沖擊過渡曲線，使葉片具有良好的運動和受力狀態，保證了葉片與定子間的良好接觸，
并使得流量損失，壓力和流量脈動為最小，噪聲更低，壽命更長。
3、采用插裝式結構，主要內臟零件做成組件形式，泵心更換可在幾分鐘內完成
本系列泵專為低噪聲工作而開發的高壓高性能葉片泵，獨特的設計、高精蜜加工及材料的合理選擇，保證了其
可靠性高，適應性強的優勢，最適和現代液壓系統的需要。用在注塑成型機、壓力壓鑄機、金屬切削機械、工
程機械等液壓系統中得到了廣泛的應用。
變量葉片泵型號參數表：
|
型號 (MODEL) |
吐出量(無負荷時) |
壓力調整范圍 (kgf/cm2) |
容許回轉范圍 |
最高壓力(kgf/cm2) |
重量 |
||
|
1800rpm |
1500rpm |
Max |
Min |
flange |
|||
|
VDF-SF-12A |
12 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-12B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-12C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-12D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-15A |
15 |
10 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-15B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-15C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-15D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-20A |
20 |
17 |
10-20 |
1800 |
800 |
20 |
5.0 |
|
VDF-SF-20B |
15-25 |
1800 |
800 |
35 |
5.0 |
||
|
VDF-SF-20C |
30-55 |
1800 |
800 |
55 |
5.0 |
||
|
VDF-SF-20D |
50-70 |
1800 |
800 |
70 |
5.0 |
||
|
VDF-SF-30A |
30 |
25 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-30B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-30C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-30D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
|
VDF-SF-40A |
40 |
35 |
10-20 |
1800 |
800 |
20 |
9.0 |
|
VDF-SF-40B |
15-25 |
1800 |
800 |
35 |
9.0 |
||
|
VDF-SF-40C |
30-55 |
1800 |
800 |
55 |
9.0 |
||
|
VDF-SF-40D |
50-70 |
1800 |
800 |
70 |
9.0 |
||
VP變量葉片泵注意事項：
1、最大容許馬達及泵浦心軸同心心度誤差為：0.05mm
2、最大容許馬達及灰泵浦心軸與端面角度誤差為：1°
