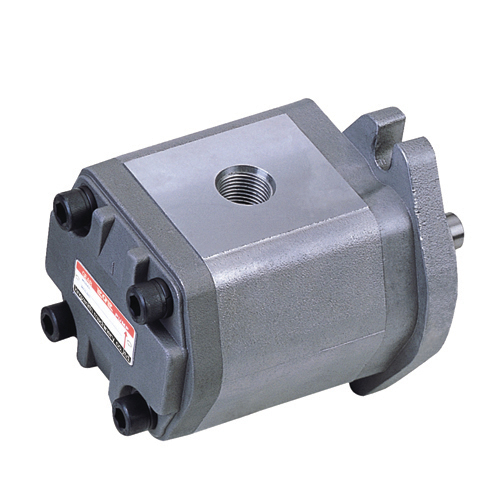

外嚙合齒輪泵結構:
1、外嚙合蔭輪泵主要由軸承支撐的一對齒輪以及外殼（帶前蓋和后蓋）構成。

2、驅動軸伸出前蓋，由軸封密封。軸承力被具有足夠彈性的特殊軸承襯墊吸收，從而產生面接觸而非線接觸。

3、它們還可確保良好的抗磨損性能，尤其是在低速時。齒輪有12顆齒，可將流量脈動和噪聲減至最低。

4、利用與油壓力成比例的壓緊力，可實現內部密封，從而確保最佳效率。

5、在輸送壓力油的齒輪齒之間的間隙末端，由軸承實現密封。

6、通過將工作壓力引入軸承后部，可控制齒輪齒和軸承之間的密封區。

7、特殊密封為該區域的邊界。齒輪齒尖的徑向間隙由內力密封，此內力將蔭尖緊壓在外殼之上。

外齒輪泵的產品特性：

1.高壓力，高效力；

2.特殊的齒形設計；

3.體積小，節省空間；

4.體為鋁擠合金，前、后蓋為鋁金重力鑄造。

齒輪泵噪音較大應當注意以下幾點：

一、齒輪泵與聯軸器的連接因不合規定要求而產生振動及噪聲。應按規定要求調整聯軸器。

二、因油中污物進入齒輪泵泵內導致齒輪等部件磨損拉傷而產生噪聲。應更換油液，加強過濾，拆開泵清洗；

對磨損嚴重的齒輪，須修理或更換。

三、齒輪泵泵內零件損壞或磨損嚴重將產生振動與噪聲：如齒形誤差或周節誤差大，兩齒輪接觸不良，齒面

粗糙度高，公法線長度超差，齒側隙過小，兩嚙合齒輪的接觸區不在分度圓位置等。此時，可更換齒輪或?qū)X

輪對研。同時，軸承的滾針保持架破損、長短軸軸頸及滾針磨損等，均可導致軸承旋轉不暢而產生機械噪聲，

此時需拆修齒輪泵，更換滾針軸承。

四、齒輪泵齒輪軸向裝配間隙過?。积X輪端面與前后端蓋之間的滑動接合面因齒輪在裝配前毛刺未能仔細清

除，從而運轉時拉傷接合面，使內泄漏大，導致輸出流量減少；污物進入泵內并楔入齒輪端面與前后端蓋之間

的間隙內拉傷配合面，導致高低壓腔因出現徑向拉傷的溝槽而連通，使輸出流量減小。

對上述情況應分別采用以下措施修復。拆解齒輪泵，適當?shù)丶哟筝S向間隙即研磨齒輪的端面；用平面磨床磨平

前后蓋端面和齒輪端面，并清除輪齒上的毛刺（不能倒角）；經平面磨削后的前后端蓋其端面上卸荷槽的深度

尺寸會有變化，應適當增加寬度。

齒輪泵性能表：

EG-PB外齒輪泵安裝尺寸圖

公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機

械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機

械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。

EG-PB外齒輪泵安裝尺寸圖

公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

外嚙合齒輪泵結構:
1、外嚙合蔭輪泵主要由軸承支撐的一對齒輪以及外殼（帶前蓋和后蓋）構成。

2、驅動軸伸出前蓋，由軸封密封。軸承力被具有足夠彈性的特殊軸承襯墊吸收，從而產生面接觸而非線接觸。

3、它們還可確保良好的抗磨損性能，尤其是在低速時。齒輪有12顆齒，可將流量脈動和噪聲減至最低。

4、利用與油壓力成比例的壓緊力，可實現內部密封，從而確保最佳效率。

5、在輸送壓力油的齒輪齒之間的間隙末端，由軸承實現密封。

6、通過將工作壓力引入軸承后部，可控制齒輪齒和軸承之間的密封區。

7、特殊密封為該區域的邊界。齒輪齒尖的徑向間隙由內力密封，此內力將蔭尖緊壓在外殼之上。

外齒輪泵的產品特性：

1.高壓力，高效力；

2.特殊的齒形設計；

3.體積小，節省空間；

4.體為鋁擠合金，前、后蓋為鋁金重力鑄造。

齒輪泵噪音較大應當注意以下幾點：

一、齒輪泵與聯軸器的連接因不合規定要求而產生振動及噪聲。應按規定要求調整聯軸器。

二、因油中污物進入齒輪泵泵內導致齒輪等部件磨損拉傷而產生噪聲。應更換油液，加強過濾，拆開泵清洗；

對磨損嚴重的齒輪，須修理或更換。

三、齒輪泵泵內零件損壞或磨損嚴重將產生振動與噪聲：如齒形誤差或周節誤差大，兩齒輪接觸不良，齒面

粗糙度高，公法線長度超差，齒側隙過小，兩嚙合齒輪的接觸區不在分度圓位置等。此時，可更換齒輪或?qū)X

輪對研。同時，軸承的滾針保持架破損、長短軸軸頸及滾針磨損等，均可導致軸承旋轉不暢而產生機械噪聲，

此時需拆修齒輪泵，更換滾針軸承。

四、齒輪泵齒輪軸向裝配間隙過??；齒輪端面與前后端蓋之間的滑動接合面因齒輪在裝配前毛刺未能仔細清

除，從而運轉時拉傷接合面，使內泄漏大，導致輸出流量減少；污物進入泵內并楔入齒輪端面與前后端蓋之間

的間隙內拉傷配合面，導致高低壓腔因出現徑向拉傷的溝槽而連通，使輸出流量減小。

對上述情況應分別采用以下措施修復。拆解齒輪泵，適當?shù)丶哟筝S向間隙即研磨齒輪的端面；用平面磨床磨平

前后蓋端面和齒輪端面，并清除輪齒上的毛刺（不能倒角）；經平面磨削后的前后端蓋其端面上卸荷槽的深度

尺寸會有變化，應適當增加寬度。

齒輪泵性能表：

我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機

械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機

械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。

齒輪泵性能表：

EG-PB外齒輪泵安裝尺寸圖

公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

外嚙合齒輪泵結構:
1、外嚙合蔭輪泵主要由軸承支撐的一對齒輪以及外殼（帶前蓋和后蓋）構成。

2、驅動軸伸出前蓋，由軸封密封。軸承力被具有足夠彈性的特殊軸承襯墊吸收，從而產生面接觸而非線接觸。

3、它們還可確保良好的抗磨損性能，尤其是在低速時。齒輪有12顆齒，可將流量脈動和噪聲減至最低。

4、利用與油壓力成比例的壓緊力，可實現內部密封，從而確保最佳效率。

5、在輸送壓力油的齒輪齒之間的間隙末端，由軸承實現密封。

6、通過將工作壓力引入軸承后部，可控制齒輪齒和軸承之間的密封區。

7、特殊密封為該區域的邊界。齒輪齒尖的徑向間隙由內力密封，此內力將蔭尖緊壓在外殼之上。

外齒輪泵的產品特性：

1.高壓力，高效力；

2.特殊的齒形設計；

3.體積小，節省空間；

4.體為鋁擠合金，前、后蓋為鋁金重力鑄造。

齒輪泵噪音較大應當注意以下幾點：

一、齒輪泵與聯軸器的連接因不合規定要求而產生振動及噪聲。應按規定要求調整聯軸器。

二、因油中污物進入齒輪泵泵內導致齒輪等部件磨損拉傷而產生噪聲。應更換油液，加強過濾，拆開泵清洗；

對磨損嚴重的齒輪，須修理或更換。

三、齒輪泵泵內零件損壞或磨損嚴重將產生振動與噪聲：如齒形誤差或周節誤差大，兩齒輪接觸不良，齒面

粗糙度高，公法線長度超差，齒側隙過小，兩嚙合齒輪的接觸區不在分度圓位置等。此時，可更換齒輪或?qū)X

輪對研。同時，軸承的滾針保持架破損、長短軸軸頸及滾針磨損等，均可導致軸承旋轉不暢而產生機械噪聲，

此時需拆修齒輪泵，更換滾針軸承。

四、齒輪泵齒輪軸向裝配間隙過??；齒輪端面與前后端蓋之間的滑動接合面因齒輪在裝配前毛刺未能仔細清

除，從而運轉時拉傷接合面，使內泄漏大，導致輸出流量減少；污物進入泵內并楔入齒輪端面與前后端蓋之間

的間隙內拉傷配合面，導致高低壓腔因出現徑向拉傷的溝槽而連通，使輸出流量減小。

對上述情況應分別采用以下措施修復。拆解齒輪泵，適當?shù)丶哟筝S向間隙即研磨齒輪的端面；用平面磨床磨平

前后蓋端面和齒輪端面，并清除輪齒上的毛刺（不能倒角）；經平面磨削后的前后端蓋其端面上卸荷槽的深度

尺寸會有變化，應適當增加寬度。

我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機

械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機

械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。
