內齒輪泵

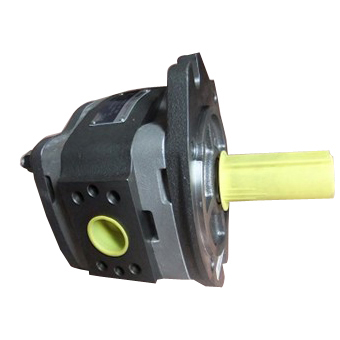

 "IPH3內嚙合齒輪泵|高壓泵")
 "IPH3內嚙合齒輪泵|高壓泵")
- 產品概述
- 外形尺寸
- 技術參數
- 文檔下載
高壓內齒輪泵的特性：
1、具有徑向及軸向壓力補償設計，效率高。
2、專利二片式偏心填隙設計，增進徑向壓力補償效能。
3、吸入孔和壓力孔成90°
4、適用于剪拆床，動床及各種高壓油壓機械。
5、低脈動（2%）壓力穩定，確保機械運轉穩定，使用壽命長。
新的IPH系列產品是特別為了適應液壓工業的高需求而開發和發展起來的產品，IPH系列產品在噪音，
傳動速度和壓力控制方面有突出的優勢。
而且其可旋轉和可黏稠的面積范圍比較廣，工作效率得到很大的提高。所有這些優勢使IPH成為了有
別于其它高壓泵產品的間隙強補性很好的內齒輪泵產品，IPH在高壓內齒輪已經有40多年的歷史。
其壓力氣筒內部設有多個分開和共用的出入口，組裝結構簡單化，便于單機單人操作，形成了OMO操作系統。
我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機
械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機
械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。
目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例
閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓
系統/液壓裝置的設計與制造。

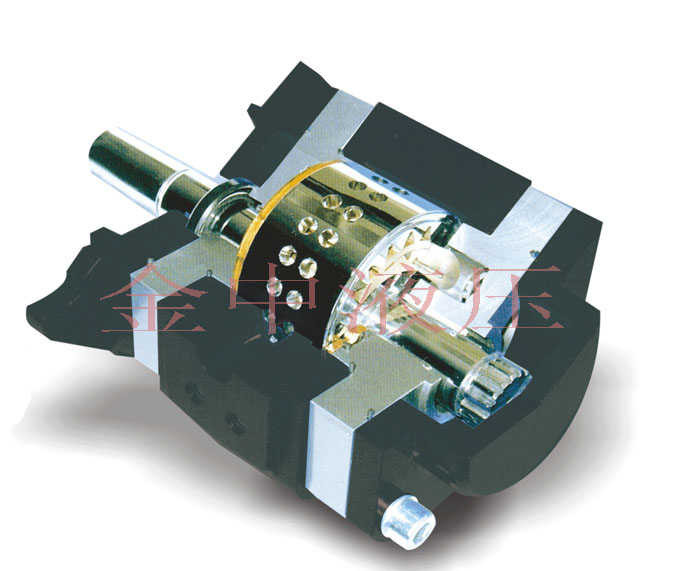

內齒輪泵解剖圖：
公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

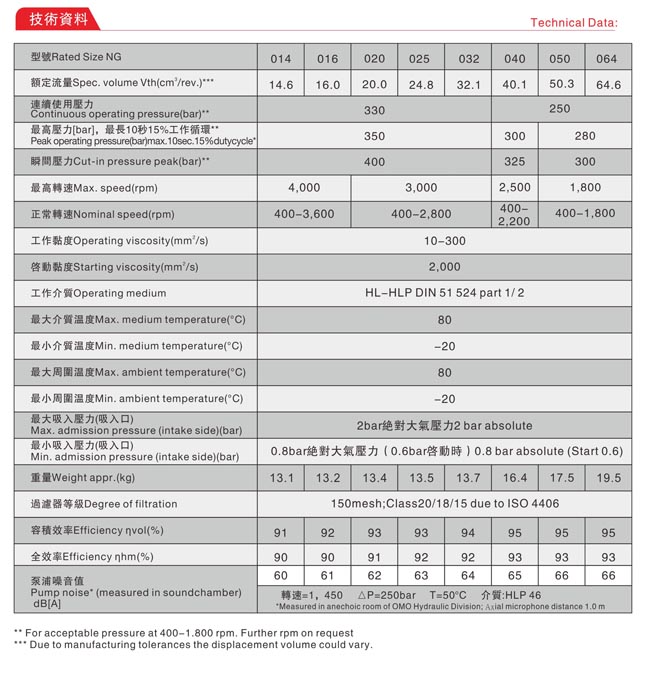

IPH3系列內齒輪泵具體型號參數：
|
型號 |
014 |
016 |
020 |
025 |
032 |
040 |
050 |
064 |
||
|
流量（cm3/rev) |
14.6 |
16.0 |
20.0 |
24.8 |
32.1 |
40.1 |
50.3 |
64.6 |
||
|
連續使用壓力 |
330 |
250 |
||||||||
|
最高壓力 |
350 |
300 |
280 |
|||||||
|
瞬間壓力 |
400 |
325 |
300 |
|||||||
|
最高轉速 |
4000 |
3000 |
2500 |
1800 |
||||||
|
正常轉速 |
400-3600 |
400-2800 |
400-2200 |
400-1800 |
||||||
|
工作黏度(mm3/s) |
10-300 |
|||||||||
|
啟動黏度(mm3/s) |
2000 |
|||||||||
|
工作介質 |
HL-HLP DIN 51 524 part 1/2 |
|||||||||
|
最大介質溫度（c°） |
80 |
|||||||||
|
最小介質溫度（c°） |
-20 |
|||||||||
|
最大周圍溫度（c°） |
80 |
|||||||||
|
最小周圍溫度（c°） |
-20 |
|||||||||
|
最大吸入壓力 |
2bar絕對大氣壓力 |
|||||||||
|
最小吸入壓力 |
0.8bar絕對大氣壓力（0.6bar啟動時） |
|||||||||
|
重量 |
13.1 |
13.2 |
13.4 |
13.5 |
13.7 |
16.4 |
17.5 |
19.5 |
||
|
過濾器等級 |
150mesh; Class20/18/15 due to ISO4406 |
|||||||||
|
容積效率（%） |
91 |
92 |
93 |
93 |
94 |
95 |
95 |
95 |
||
|
全效率（%） |
90 |
90 |
91 |
92 |
92 |
93 |
93 |
93 |
||
|
泵浦噪音值 |
60 |
61 |
62 |
63 |
64 |
65 |
66 |
66 |
||
|
轉速=1450 p=250bar T=50°C 介質：HLP46 |
||||||||||

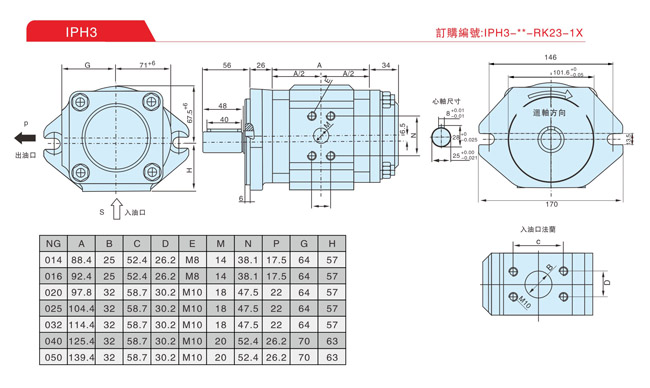

IPH3系列內齒輪泵具體型號參數圖：
內嚙合齒輪泵是利用齒間密封容積的變化來實現吸油壓油的。它是由配油盤(前、后蓋)、外轉子(從動輪)
和偏心安置在泵體內的內轉子(主動輪)等組成。內、外轉子相差一齒,圖中內轉子為六齒,外轉子為七齒,由
于內外轉子是多齒嚙合,這就形成了若干密封容積。
內齒輪泵使用應注意：
1、檢查液壓單元是否正確及仔細的安裝
2、填充液壓油時必須按要求使用過濾網
3、檢查回轉方向是否正確
4、在無負載狀態下轉動連接泵浦，確保泵浦充分潤滑
5、絕對禁止無油狀況下空轉
6、在壓力產生前必須完全排放系統內部的空氣
7、如果泵浦連轉20秒后仍有氣泡產生，請查明原因
8、一量達成系統要求的各項工作數值，請檢查管路之間連接是否有泄漏，同時也請檢查操作溫度。
