您現在的位置：首頁 - 產品中心 - 液壓泵 - VQ型高壓葉片泵

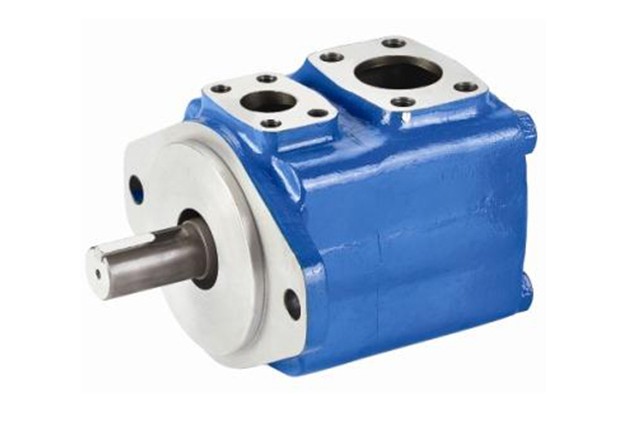

VQ型高壓葉片泵

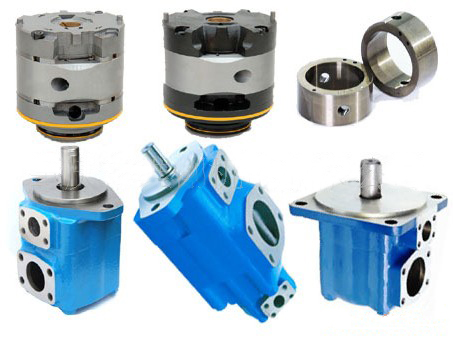

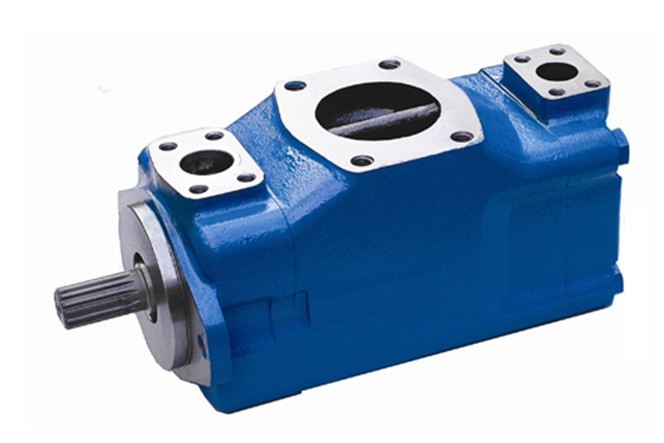

VQ系統葉片泵，VQ葉片泵泵芯， VQ系統雙聯葉片泵泵芯，VQ雙聯葉片泵泵芯

產品概述
外形尺寸
技術參數
文檔下載

VQ系統葉片泵，VQ葉片泵泵芯， VQ系統雙聯葉片泵泵芯，VQ雙聯葉片泵泵芯，金中液壓傳動系統第一站:液壓泵,液壓系統,液壓閥,液壓馬達,液壓油缸,進口液壓泵,產品配套齊全,一站式配套服務,13925580728
Double vane pump core the VQ system vane pump, VQ the pump core vane pump, VQ system, VQ double vane pump core, the first leg of the gold in the hydraulic drive system: hydraulic pumps, hydraulic systems, hydraulic valves, hydraulic motors, hydraulic cylinder, imported hydraulic pump products equipped, one-stop support services, 13925580728 4000803988

	VQ系列單泵排量范圍：7～210ml/r 最高壓力：14～21MPa 最高轉速：2200~2700r/min

適用于工程機械的高壓高性能子母葉片泵。
主要特點為：
1、采用液壓平衡的子母葉片結構及10葉片制的設計，壓力更高，最高達到21MPa。
2、采用浮動側板結構，可自動補償端面間隙，使泵在高壓下能保持高的容積效率。
3、側板采用雙金屬材料，提高了抗咬合性能，使泵的使用壽命更長。

(F3-)	25VQ	19	A	-1	A	30	R
前注	系列號	▲排量代號	油口連接	軸伸形式	出油口位置	設計號	旋轉方向
無標記石油系油乳化液水-乙二醇 F3：磷酸酯液	20VQ	2、3、4、5、6、 7、8、9、10、 11、12、14	A-SAE 4螺栓法蘭	1-平鍵軸 151-花鍵軸	(從泵的蓋端看) A-進油口對面 B-從進油口逆時針90o C-進油口同側 D-從進油口順時針90o	30	(從泵的軸端看) R-順時針旋轉 L-逆時針旋轉
	25VQ	10、12、14、15、 17、19、21		1-平鍵軸 86-重型平鍵軸HD 11-花鍵軸		20
	35VQ	21、25、30、32、20 35、38、45
	45VQ	42、45、50、57、 60、66、75

注：在1200r/min和0.69Mpa(100psi)下的額定排量。

系列號	排量代號 (USgpm)	理論排量 mL/r（in3/r）	最高使用壓力（Mpa）	最高轉速（r/min）	最低轉速（r/min）	重量（kG）
20VQ	2	7(0.43)	21	2700	600	11.8
	3	10(0.61)
	4	13(0.79)
	5	16.5(1.01)
	6	19(1.16)
	7	22(1.40)
	8	27(1.67)
	9	30(1.85)
	10	31.5(1.92)
	11	35(2.14)
	12	40(2.44)	16
	14	45(2.78)	14
25VQ	10	32(1.95)	21	2700	600	14.5
	12	38(2.32)
	14	43.5(2.65)
	15	47(2.89)		2500
	17	54(3.30)
	19	60(3.66)
	21	67(4.13)
35VQ	21	67(4.13)	21	2500	600	22.7
	25	81(4.94)
	30	95(5.80)
	32	101(6.16)
	35	109(6.65)		2400
	38	119(7.26)
	45	143(8.72)	14
45VQ	42	134(8.17)	17.5	2400	600	34.1
	45	143(8.72)		2200
	50	159(9.70)
	57	181(11.05)
	60	189(11.53)
	66	210(12.81)
	75	237(14.46)	14
