V型葉片泵,V系列定量葉片泵 20V ,25V,35V, 45V 液壓泵、葉片泵,齒輪泵,柱塞泵,進口液壓泵,金中液壓系統第一站為您提供最

專業的液壓動力系統方案,為您在選購液壓泵時提供最實用的建議，電話：4000803988

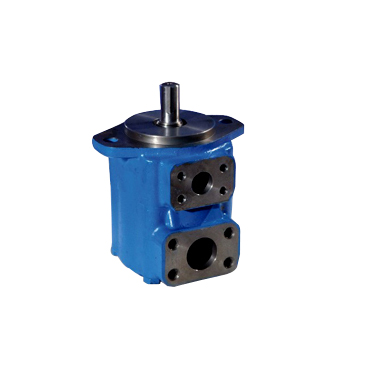

V系列單泵 排量范圍：7.5～237ml/r 最高壓力：14～21MPa 最高轉速：1800r/min

適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能字母葉片泵。 主要特點為： 1.采用字母葉片及液壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。 2.12葉片制減小了流量脈動的振幅，西服噪聲特性低。 3.多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。 4.泵芯的插座式結構，現場維修更方便。 (F3-) 25V 19 A -1 A 22 R 前注 系列號 ▲排量代號 油口連接 軸伸形式 出油口位置 設計號 旋轉方向 無標記- 石油系油、 乳化液 水乙二醇液 F3-磷酸酯液 20V 2，3，4，5，6，7，8， 9，10，11，12，14 A-SAE 4螺栓法蘭 1-平鍵軸 151-花鍵軸 (從泵的蓋端看) A-進油口對側 B-從進油口逆時針90° C-進油口同側 D-從進油口順時針90° 22 (從泵的軸端看) L-逆時針旋轉 R-順時針旋轉 25V 10，12，14，15，17， 19，21，25 35V 21，25，30，32，35， 38，45 1-平鍵軸 86-重型平鍵軸 11-花鍵軸 45V 42，45，50，57，60， 66，75 ●在1200r/min和0.69MPa(100psi)下的額定排量 系列號 ●排量代號 理論排量 mL/r ▲使用抗磨液壓油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低轉速 r/min  最高使用壓力MPa 最高轉速r/min 最高使用壓力MPa 最高轉速r/min 最高使用壓力MPa 最高轉速r/min 20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600 3 10(0.61) 4 13(0.79) 20.7 15.9 5 16.5(1.01) 6 19(1.16) 7 23(1.40) 8 27(1.67) 9 30(1.85) 10 32(1.95) 11 36(2.20) 12 40(2.44) 15.9 13.8 14 45(2.78) 13.8 25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600 12 39(2.38) 14 45(2.78) 15 47(2.89) 17 55(3.36) 19 60(3.66) 21 67(4.13) 25 81(4.94) 35V 21 67(4.13) 17.2 1800 15.9   1500 6.9 1500 600 25 81(4.94) 30 97(5.91) 32 101(6.16) 35 112(6.83) 38 121(7.37) 45 147(8.95) 45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600 45 147(8.95) 50 162(9.85) 57 181(11.05 ) 60 193(11.75) 66 212(12.93) 75 237(14.46) 13.8 13.8



本系列泵是專為低噪聲工況而開發的高壓高性能子母葉片泵。適用于塑料機，壓鑄機械，機床以及工程機械等

要求噪音較低的液壓系統中。

公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機

械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機

械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。

V型葉片泵的優勢：

V型高壓定量葉片泵采用高壓、低噪音特別設計。

應用范圍廣，特別適宜橡膠機械及各式機床使用。

V型高壓定量葉片泵的泵心易于安裝，便于拆卸維修。

V型高壓定量葉片泵可改變轉向。

V系列單泵 排量范圍：7.5～237ml/r 最高壓力：14～21MPa 最高轉速：1800r/min

適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能字母葉片泵。 主要特點為： 1.采用字母葉片及液壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。 2.12葉片制減小了流量脈動的振幅，西服噪聲特性低。 3.多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。 4.泵芯的插座式結構，現場維修更方便。 (F3-) 25V 19 A -1 A 22 R 前注 系列號 ▲排量代號 油口連接 軸伸形式 出油口位置 設計號 旋轉方向 無標記- 石油系油、 乳化液 水乙二醇液 F3-磷酸酯液 20V 2，3，4，5，6，7，8， 9，10，11，12，14 A-SAE 4螺栓法蘭 1-平鍵軸 151-花鍵軸 (從泵的蓋端看) A-進油口對側 B-從進油口逆時針90° C-進油口同側 D-從進油口順時針90° 22 (從泵的軸端看) L-逆時針旋轉 R-順時針旋轉 25V 10，12，14，15，17， 19，21，25 35V 21，25，30，32，35， 38，45 1-平鍵軸 86-重型平鍵軸 11-花鍵軸 45V 42，45，50，57，60， 66，75 ●在1200r/min和0.69MPa(100psi)下的額定排量 系列號 ●排量代號 理論排量 mL/r ▲使用抗磨液壓油或磷酸酯液 使用水一乙二醇 使用油包水乳化液 最低轉速 r/min  最高使用壓力MPa 最高轉速r/min 最高使用壓力MPa 最高轉速r/min 最高使用壓力MPa 最高轉速r/min 20V 2 7.5(0.46) 13.8 1800 13.8 1500 6.9 1200 600 3 10(0.61) 4 13(0.79) 20.7 15.9 5 16.5(1.01) 6 19(1.16) 7 23(1.40) 8 27(1.67) 9 30(1.85) 10 32(1.95) 11 36(2.20) 12 40(2.44) 15.9 13.8 14 45(2.78) 13.8 25V 10 32.5(1.98) 17.2 1800 15.9 1500 6.9 1500 600 12 39(2.38) 14 45(2.78) 15 47(2.89) 17 55(3.36) 19 60(3.66) 21 67(4.13) 25 81(4.94) 35V 21 67(4.13) 17.2 1800 15.9   1500 6.9 1500 600 25 81(4.94) 30 97(5.91) 32 101(6.16) 35 112(6.83) 38 121(7.37) 45 147(8.95) 45V 42 138(8.41) 17.2 1800 15.9 1500 6.9 1500 600 45 147(8.95) 50 162(9.85) 57 181(11.05 ) 60 193(11.75) 66 212(12.93) 75 237(14.46) 13.8 13.8

本系列泵是專為低噪聲工況而開發的高壓高性能子母葉片泵。適用于塑料機，壓鑄機械，機床以及工程機械等

要求噪音較低的液壓系統中。

公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機

械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機

械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。

適用于塑膠機械、鞋革機械、機床、壓鑄及冶金設備的高性能字母葉片泵。 主要特點為： 1.采用字母葉片及液壓平衡的結構，減少了葉片對定子的壓力，其性能更穩定，壽命更長。 2.12葉片制減小了流量脈動的振幅，西服噪聲特性低。 3.多排量、多軸伸及進出油口四種不同的相對位置，使用戶使用更靈活。 4.泵芯的插座式結構，現場維修更方便。

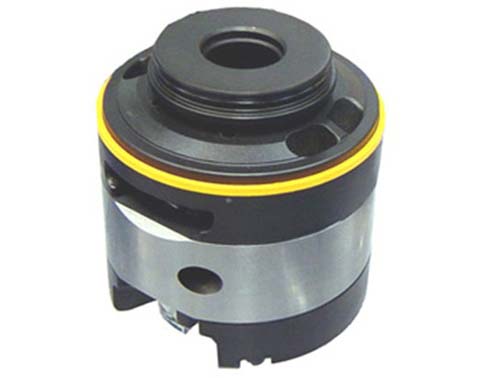

V型葉片泵泵芯的主要參數：

V泵芯 排量范圍：7.5～237ml/r 最高壓力：14～21MPa 最高轉速：1800r/min

(F3-) PC- N25VQ 19 R 10 前注 泵芯標記 系列號 排量代號 旋轉方向 設計號 無標記： 石油系油 乳化液 水-乙二醇 F3：磷酸酯液 PC-單泵泵芯、雙聯泵軸端泵芯 PCT-雙聯泵蓋端泵芯   N20V 2、3、4、5、6、7、 8、9、10、11、12、 14 (從泵的軸端看) R-順時針旋轉 L-逆時針旋轉 10 N25V 10、12、14、15、 17、19、21、25 N35V 21、25、30、32、 35、38、45 N45V 42、45、50、57、 60、66、75 注：在1200r/min和0.69MPa(100psi)下的額定排量 與相應系列、規格的油泵性能參數一致，詳見NVQ系列單泵的性能參數 系列號 ΦA(chǔ) B C ΦD E ΦF ΦG H K M(擋圈) N(O形圈) 20V 82.55 81.5 70.1 47.2 61.5 4.8 76.2 7 73.8 82.76×76.26×3.5 40×3.5 25V 96.8 98.8 87 52.2 71.2 4.8 90.5 7 88.19 97×91×3.5 44×3.5 35V 114.3 117.7 105 72.2 90.3 6.4 108 7 103.94 114.5×108.5×3.5 63.09×3.53 45V 133.35 141.1 129.6 80.2 105.5 6.4 127 11 123.8 133.6×127.6×3.5 71×3.55 系列號 轉子內花鍵齒廓參數 齒數 徑節 壓力角 大徑 小徑 20V 30 48/96 45° 16.617 15.56 25V 40 48/96 45° 21.9 20.86 35V 37 40/80 45° 24.38 23.10 45V 14 12/24 30° 32.59 27.6

本系列泵是專為低噪聲工況而開發的高壓高性能子母葉片泵。適用于塑料機，壓鑄機械，機床以及工程機械等

要求噪音較低的液壓系統中。
