高壓內齒輪泵的特性：
1、具有徑向及軸向壓力補償設計，效率高。
2、專利二片式偏心填隙設計，增進徑向壓力補償效能。
3、吸入孔和壓力孔成90°
4、適用于剪拆床，動床及各種高壓油壓機械。
5、低脈動（2%）壓力穩定，確保機械運轉穩定，使用壽命長。
IPV系列齒輪泵特點：
◆使用壽命長
◆容積效率高
◆ 整體效率高
◆流量及壓力波動極小
◆ 噪音低
◆結構緊湊
◆重量輕
◆ 速度范圍廣
◆吸油特性佳
◆黏度范圍廣
◆ 維護簡單
◆可多聯泵組合應用
◆適用于變速傳動（可變流量）
◆特殊情況下可用作液壓馬達（能量恢復）
傳動速度和壓力控制方面有突出的優勢。
而且其可旋轉和可黏稠的面積范圍比較廣，工作效率得到很大的提高。所有這些優勢使IPH成為了有
別于其它高壓泵產品的間隙強補性很好的內齒輪泵產品，IPH在高壓內齒輪已經有40多年的歷史。
其壓力氣筒內部設有多個分開和共用的出入口，組裝結構簡單化，便于單機單人操作，形成了OMO操作系統。
我們的產品主要服務于機械制造，冶金機械，電力機械，礦山機械，化工機械，包裝機械，印刷機械，紡織機
械，建筑機械，環保機械，船舶，食品加工機械，制鞋機械，裁斷機，壓邊機，注塑機，壓鑄機，高周波機
械，工具機，工作母機，數控機床，醫療設備，航天，重工機械等各行業，常年供貨，真正做到了互利共贏。
目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例
閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓
系統/液壓裝置的設計與制造。
內齒輪泵解剖圖：
公司秉承"顧客至上，銳意進取"的經營理念，堅持"客戶第一"的原則為廣大客戶提供優質的服務。歡迎惠顧！

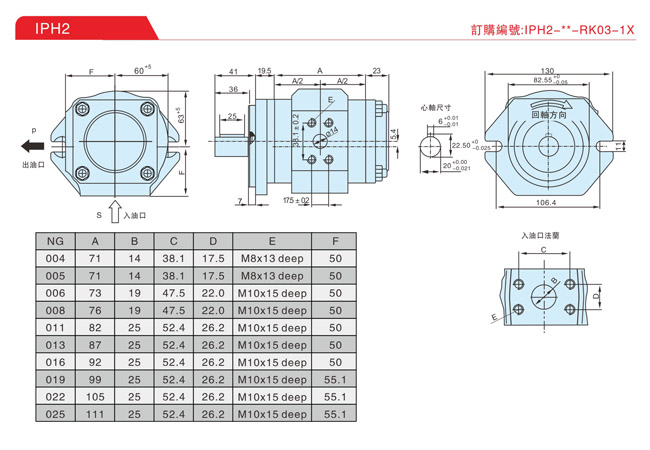

IPH2系列內齒輪泵具體型號參數圖：

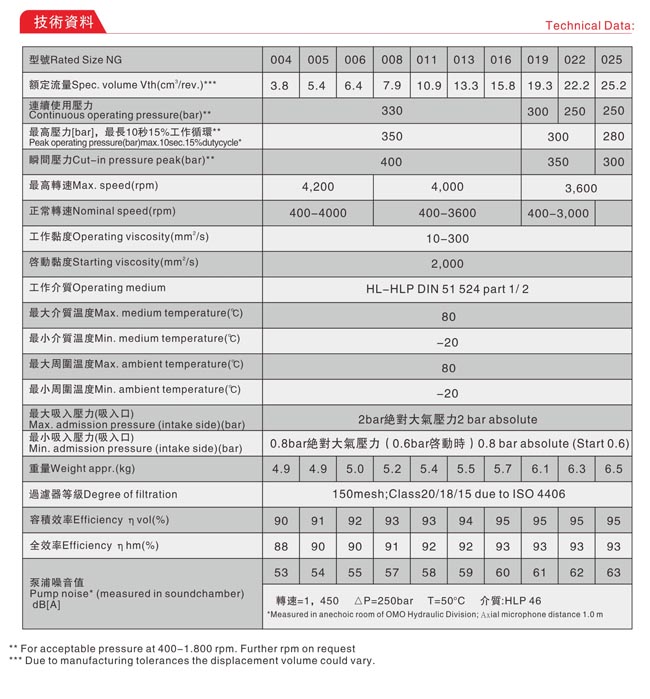

IPH2系列內齒輪泵具體型號參數：
|
型號 |
004 |
005 |
006 |
008 |
011 |
013 |
016 |
019 |
022 |
025 |
|
流量 |
3.8 |
5.4 |
6.4 |
7.9 |
10.9 |
13.3 |
15.8 |
19.3 |
22.2 |
25.2 |
|
連續使用壓力 |
330 |
300 |
250 |
250 |
||||||
|
最高壓力 |
350 |
300 |
280 |
|||||||
|
瞬間壓力 |
400 |
350 |
300 |
|||||||
|
最高轉速 |
4200 |
4000 |
3600 |
|||||||
|
正常轉速 |
400-4000 |
400-3600 |
400-3000 |
|
||||||
|
工作黏度 |
10-300 |
|||||||||
|
啟動黏度 |
2000 |
|||||||||
|
工作介質 |
HL-HLP DIN 51 524 part 1/2 |
|||||||||
|
最大介質溫度 |
80 |
|||||||||
|
最小介質溫度 |
-20 |
|||||||||
|
最大周圍溫度 |
80 |
|||||||||
|
最小周圍溫度 |
-20 |
|||||||||
|
最大吸入壓力 |
2bar絕對大氣壓力 |
|||||||||
|
最小吸入壓力 |
8bar絕對大氣壓力（0.6bar啟動時） |
|||||||||
|
重量 |
4.9 |
4.9 |
5.0 |
5.2 |
5.4 |
5.5 |
5.7 |
6.1 |
6.3 |
6.5 |
|
過濾器等級 |
150mesh; Class20/18/15 bar absolute(Start0.6) |
|||||||||
|
容積效率（%） |
90 |
91 |
92 |
93 |
93 |
94 |
95 |
95 |
95 |
95 |
|
全效率（%） |
88 |
90 |
90 |
91 |
92 |
92 |
93 |
93 |
93 |
93 |
|
泵浦噪音值 |
53 |
54 |
55 |
57 |
58 |
59 |
60 |
61 |
62 |
63 |
|
轉速=1450 p=250bar T=50°C 介質：HLP46 |
||||||||||
內嚙合齒輪泵是利用齒間密封容積的變化來實現吸油壓油的。它是由配油盤(前、后蓋)、外轉子(從動輪)
和偏心安置在泵體內的內轉子(主動輪)等組成。內、外轉子相差一齒,圖中內轉子為六齒,外轉子為七齒,由
于內外轉子是多齒嚙合,這就形成了若干密封容積。
內齒輪泵使用應注意：
1、檢查液壓單元是否正確及仔細的安裝
2、填充液壓油時必須按要求使用過濾網
3、檢查回轉方向是否正確
4、在無負載狀態下轉動連接泵浦，確保泵浦充分潤滑
5、絕對禁止無油狀況下空轉
6、在壓力產生前必須完全排放系統內部的空氣
7、如果泵浦連轉20秒后仍有氣泡產生，請查明原因
8、一量達成系統要求的各項工作數值，請檢查管路之間連接是否有泄漏，同時也請檢查操作溫度。
