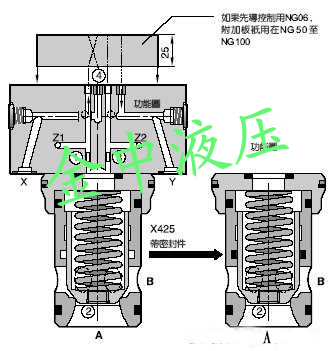

邏輯閥又稱錐閥，有兩個管道連接口A、B和一個控制口C，錐閥上腔連接先導控制閥，與控制油路相通。錐閥與各種先導壓力閥組合起來可構成各種壓力控制閥。若B腔為回油腔，則此閥就起溢流閥的作用。

      邏輯閥又稱錐閥，有兩個管道連接口A、B和一個控制口C，錐閥上腔連接先導控制閥，與控制油路相通。從工作原理上看，它相當于液控單向閥，當控制油口C與油箱相接時，錐閥打開，A、B兩油口相通，故利用先導控制閥使C口卸壓或加壓，就可實現錐閥的啟閉。

錐閥與小流量電磁閥組合可構成方向閥。錐閥與各種先導壓力閥組合起來可構成各種壓力控制閥。若B腔為回油腔，則此閥就起溢流閥的作用。若B腔是接通系統的一條支路，則此閥就起到順序閥的作用。

       由此可見，一個錐閥相應地配上電磁閥和先導壓力閥并采取調速措施，就可以在系統中起到換向閥、壓力閥和節流閥的作用，目前，這種閥多用于高壓、大流量或特大流量的液壓系統中。

邏輯閥選用注意事項：

在選用邏輯閥時，應根據系統所需的流量，大于或等于200L/min時選用二通插裝閥，小于20L/min則選用螺紋插裝式邏輯閥。插裝組件的閥芯有帶尾部和不帶尾部形式，帶尾部的有緩沖和節流等作用。閥芯還有多種面積比可供選擇，彈簧也有多種剛度可供選擇，從而實現多種開啟壓力。

國內有的插裝組件在閥芯和閥套之間裝有O形圈，這樣能確保密封，但反應速度慢?？刂粕w板和閥芯中的阻尼孔有多種直徑，阻尼孔大反應速度快，但沖擊大，阻尼孔小則反之。如果邏輯閥的動作有先后會影響系統的功能時，在選擇阻尼孔的直徑時，應特別慎重?？刂粕w板的型號很多，應根據系統情況仔細選擇。

邏輯閥設計注意事項：

       設計閥塊時應畫上蓋板的定位孔，并標明各個油口的代號，以便裝配和維修。應根據系統的流量和壓力及其流量-壓力曲線選型，過小往往會造成系統壓力損失太大，使系統發熱，若選型過大，則會使系統龐大，造成經濟上的浪費。

       邏輯閥有二種密封材料可選，氟橡膠密封適用于磷酸脂介質，丁腈橡膠密封適用于礦物油介質。

邏輯閥由于其高壓大流量的特點特別適用于閥門快速液壓驅動裝置，在國內外都有成熟的邏輯閥產品，其在閥門快速液壓驅動裝置的應用前景是廣闊的。

液壓邏輯閥_插裝閥理_原裝進口邏輯閥

邏輯閥又稱錐閥，有兩個管道連接口A、B和一個控制口C，錐閥上腔連接先導控制閥，與控制油路相通。錐閥與各種先導壓力閥組合起來可構成各種壓力控制閥。若B腔為回油腔，則此閥就起溢流閥的作用。

邏輯閥選用注意事項：

在選用邏輯閥時，應根據系統所需的流量，大于或等于200L/min時選用二通插裝閥，小于20L/min則選用螺紋插裝式邏輯閥。插裝組件的閥芯有帶尾部和不帶尾部形式，帶尾部的有緩沖和節流等作用。閥芯還有多種面積比可供選擇，彈簧也有多種剛度可供選擇，從而實現多種開啟壓力。

國內有的插裝組件在閥芯和閥套之間裝有O形圈，這樣能確保密封，但反應速度慢?？刂粕w板和閥芯中的阻尼孔有多種直徑，阻尼孔大反應速度快，但沖擊大，阻尼孔小則反之。如果邏輯閥的動作有先后會影響系統的功能時，在選擇阻尼孔的直徑時，應特別慎重?？刂粕w板的型號很多，應根據系統情況仔細選擇。

液壓邏輯閥_插裝閥原理_原裝進口邏輯閥

邏輯閥設計注意事項：

       設計閥塊時應畫上蓋板的定位孔，并標明各個油口的代號，以便裝配和維修。應根據系統的流量和壓力及其流量-壓力曲線選型，過小往往會造成系統壓力損失太大，使系統發熱，若選型過大，則會使系統龐大，造成經濟上的浪費。

       邏輯閥有二種密封材料可選，氟橡膠密封適用于磷酸脂介質，丁腈橡膠密封適用于礦物油介質。

邏輯閥由于其高壓大流量的特點特別適用于閥門快速液壓驅動裝置，在國內外都有成熟的邏輯閥產品，其在閥門快速液壓驅動裝置的應用前景是廣闊的。
