什么叫雙聯葉片泵及雙聯葉片泵的工作原理

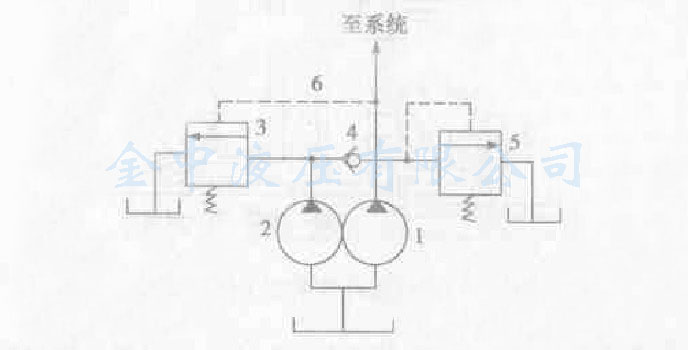

雙聯葉片泵又稱雙級葉片泵，為得到更高的壓力，雙聯葉片泵的工作壓力等于兩個單級葉片泵的工作壓力之和，如果每一個單級葉片泵的工作壓力為4MPa，雙級葉片泵的工作壓力就可達到8MPa，兩個普通壓力的單級葉片泵裝在一個泵體內。由油路的串聯而組成。

兩個單級葉片泵的轉子裝在同一根轉動軸上，隨著傳動軸一起旋轉，第一級泵經吸油管直接從油箱中吸油，輸出的油液就送到第二級泵的吸油口，第二級泵的輸出油液經管路送到位作系統。凡是具有上述特點的葉片泵，則稱為雙聯葉片泵。

雙聯葉片泵負載變化時，兩個泵承擔總負載的一半，為了達到這一目的，在兩泵之間設置了一個壓力平衡閥，而閥體內的滑閥兩端面積相差二分之一，由兩泵的出油口來控制，利用高壓油瞬時接通以清除變化的壓力差，達到自動保持平衡的目的。

若兩液壓油泵平均承擔負載時，即第一級出口的壓力為第二級出口壓力的一半，滑閥處于平衡狀態。如負載發生瞬時增加時，即第二級出口的油流向一級出口，此時，二級出口的壓力就有所下降，一級出口的壓力即有所上升，這種變化直到壓力平衡為止。

相反，雙聯葉片泵如果負載發生瞬時變小，二級出口的壓力也隨著降低，而一級出口的壓力即相對提高，于是滑閥右移，打開通口，使一級出口的壓力油流往一級進口方向。此時，一級出口的壓力有所下降，直到滑閥處于平衡狀態為此。
