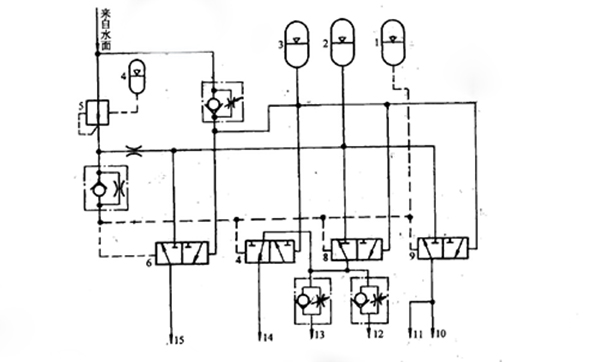

液壓系統設計水下采油樹的順片液壓控制系統，由于有很多優點而被廣泛采用。整個液壓系統設計由水面控制系統和水下控制系統兩部分組成。水面控制系統由液壓泵、油箱、操縱臺、儀表屏等構成，其主要操作元件是一個壓力調節閥，用以控制向水下提供各種壓力的液壓油。水下液壓系統設計如圖4.9-5所示。

根據油井離岸距離,需控制的采油樹井口閥的數量,油田結構、動作響應時間、信號反饋要求,油田地理位置、操作人員水平,用戶要求等諸多因素的差異,水下采油樹要用多種形式的液壓控制系統.液壓系統設計目前常用的有:直接液控系統.先導液控系統、順序液壓控制系統.多道傳輸電液系統等四種.

此外,液壓系統設計隨著海洋油田水深的不斷增加,目前又出現了旨在減少液壓控制軟管線的液壓開關系統和蓄能器1, 2, 3的壓力分別為基準壓力.工作壓力和指令壓力,蓄能器4的壓力是控制調壓減壓閥5的。

基準壓力為IOMPa,作用在液控?fù)Q向閥6,7,8,9閥芯的右端.指令壓力作用在閥6, 7,8, 9閥芯的右端.指令壓力從0-24MPa變化時,因各換向閥芯端面面積各不相同，可使換向閥按9,8,7,6的順序先后投人工作。這時工作壓力分別經過各換向閥，再經油口10, 11, 12, 13,14, 15分別控制水下采油樹的各井口閥門，完成洗井、采油.修井和泵送工具等各種油井作業。

該順序液壓系統設計液控系統有如下特點:
