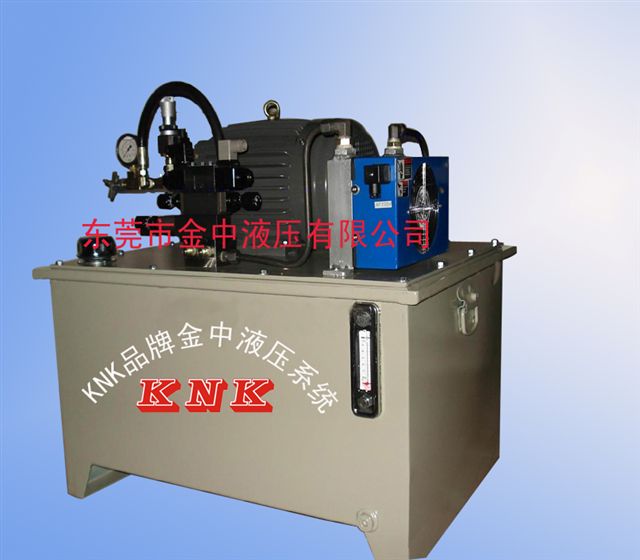

    液壓系統中的平衡回路的功用是使執行元件的回油路上具有一定的背壓值。以平衡重力載荷，防止運動部件因自重而自行下落。

    1.采用單向順序閥的平衡回路

    采用單向順序閥的平衡回路，當電磁換向閥處于左位時，壓力油進人液壓缸的上腔，推動活塞向下運動，因順序閥背壓作用的影響，活塞下降比較平穩；當換向閥處于中位時，活塞就停止不動，當換向閥處于右位時，壓力油經單向閥進人液壓缸下腔，使活塞上行。用于垂直運動部件且質量較大的液壓機液壓系統，手動換向閥右位接人回路，由于運動部件的自重，活塞快速下降，由單向節流閥控制下降速度。此時液壓油泵供油不足，液壓缸上腔出現負壓，充液油箱通過液控單向閥(充液閥)向液壓缸上腔補油；當運動部件接觸下件負載增加.液壓缸上腔壓力升高。對于臥式液壓缸不能利用運動部件自重充液做快速運動，而采用增速缸或輔助缸的方案。采用增速缸的快速運動回路，液壓系統中的增速缸由活塞缸與柱塞缸復合而成。當換向閥左位接人回路，壓力油經柱塞孔進人增速缸小腔，推動活塞快速向右移動，大腔所需油液由充液閥從油箱吸取，活塞缸右腔的油液經換向閥回油箱。順序閥的調定壓力，應稍高于活塞和運動部件的自重，在液壓缸下腔形成的壓力，為液壓缸下腔活塞的有效面積。

    在這種平衡回路中，順序閥的調定壓力確定后，若工作負載變小，液壓系統的功率損失將增大。當執行元件接觸工件負載增加時回路壓力升高，使順序閥開啟。高壓油關閉充液閥并進人增速缸大腔活塞轉換成慢速運動，且推力增大。又由于滑閥結構的換向閥和順序閥存在泄漏，活塞不可能長時間停在某一位置，故這種回路只適用于工作負載固定且活塞鎖住時定位要求不高的場合。換向閥右位接人回路。壓力油進人活塞缸右腔，同時打開充液閥大腔的回油排回油箱，活塞快速向左退回。這種回路功率利用比較合理，但增速比受增速缸尺寸的限制，結構比較復雜。

    2.采用液控單向閥的平衡回路

    液控單向閥是錐面密封，泄漏量小，故其閉鎖性能好，活塞能夠較長時間停止不動。當泵向成對設置的輔助缸供油時，帶動主缸的活塞快速向左運動，主缸右腔由充液閥從充液油箱補油，直至壓板觸及工件后，液壓葉片泵油壓上升，壓力油經順序閥進人主缸.轉為慢速左移。回油路上串聯單向節流閥，用于保證活塞下行運動的平穩。假如回油路上沒有節流閥，活塞下行時液控單向閥被進油路上的控制油打開，回油腔沒有背壓，運動部件由于自重而加速下降，造成液壓系統中的液壓缸上腔供油不足，液控單向閥因控制油路失壓而關閉。閥關閉后控制油路又建立起壓力，再次被打開。液控單向閥時開時閉，使活塞在向下運動過程中產生振動和沖擊。

    3.采用遠控平衡閥的平衡回路

工程機械液壓系統液壓系統中常見的采用遠控平衡閥的平衡回路?；爻虝r(shí)，換向閥左位接人回路，壓力油進人液壓缸下腔，同時打開充液閥，液壓缸上腔一部分回油進人充液油箱。為防止活塞快速下降時液壓缸上腔吸油不充分，充液油箱常被充壓油箱代替，實現強制充液。此時液壓系統中的主缸和輔助缸同時對工件加壓。主缸左腔油液經換向閥回油箱?；爻虝r(shí)壓力油進人主缸左腔，主缸右腔油液通過充液閥排回充液油箱輔助缸回油經換向閥回油箱。這種回路簡單易行，常用于冶金機械。遠控平衡閥是一種特殊結構的外控順序閥，它不但具有很好的密封性，能起到長時間的鎖閉定位作用，而且閥口大小能自動適應不同載荷對背壓的要求，保證了活塞下降速度的穩定性不受載荷變化的影響。這種遠控平衡閥又稱為限速鎖。
