    1.液壓系統中的速度換向回路

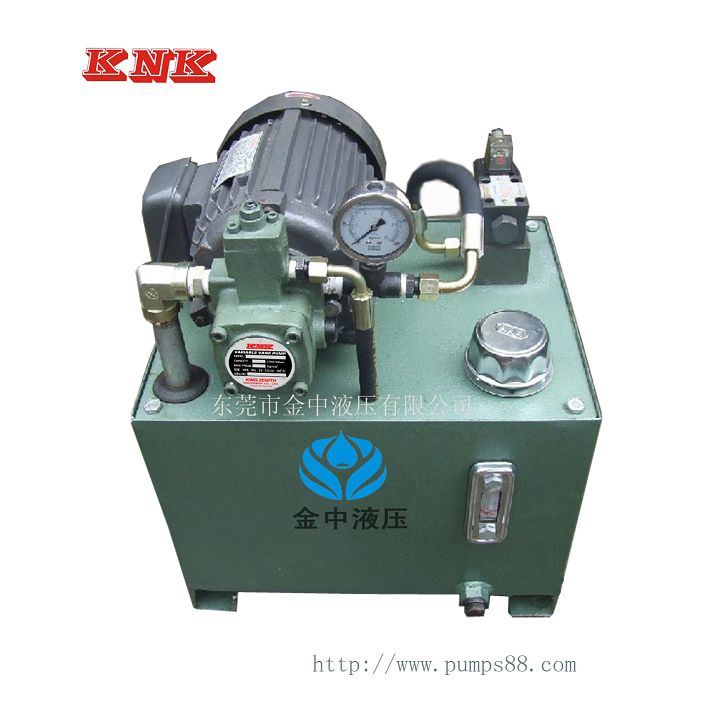

    （1）.采用兩個調速閥的速度換接回路。采用兩個調速閥的速度換接回路，兩個調速閥并聯，由換向閥實現切換。兩個調速閥可以獨立調節其流量，互不影響，因而它可以實現兩種進給速度的換接。同步動作回路的功用是使液壓系統中多個液壓缸在運動中的位移量相同或以相同的速度運動。在多缸液壓系統中.影響多缸同步精度的因素較多，如缸的外負載、摩擦阻力、泄漏、制造質量、結構彈性變形以及油液中的含氣量等。要減少或克服這些因素的影響.就要采用同步動作回路。同步動作回路分為位置同步回路和速度同步回路。此種回路一個調速閥工作時另一個調速閥內無油液通過，該調速閥中的定差減壓閥因其前后的壓力相等而處于最大開口位置，速度換接時大量油液通過該處會使工作部件產生突然前沖現象。因此，液壓系統（液壓系統廠家也將他稱之為：液壓泵站、小型液壓系統、微型液壓系統、液壓系統、液壓站、液壓動力單元、小型液壓泵站、微型液壓泵站）中該回路不適宜在同一行程中實現速度換接，只可用在速度預選的場合。兩個調速閥串聯，它可以實現兩種進給速度的換接。在圖示位置，調速閥被換向閥短接，輸人液壓缸的流量由調速閥控制。當換向閥右位接人回路時，因調速閥的開口要調得小于調速閥的開口，所以輸人液壓缸的流量由調速閥控制。由于調速閥一直處于下作狀態，在速度換接時它限制著進人調速閥的流量，故液壓泵站中這種回路的速度換接平穩性較好。

    （2）.采用液壓缸自身結構的速度換接回路。換向閥處于左位時，則壓力油進人液壓泵站中的液壓缸的左腔，活塞快速向右運動；當活塞堵住油孔后，回油只能經油孔和調速閥流回油箱，因而活塞慢速向右移動。采用液壓缸自身結構的速度換接回路，它是根據速度變換所需要的行程在液壓缸缸體上相應的位置開兩個通油孔，同調速閥并聯而實現快、慢速度的轉換的。這種速度換接回路的結構簡單，換接可靠，而且換接時由于油口逐漸被堵住，所以速度換接比較平穩。該回路常應用在工作行程不長、行程固定的專用機床上。但由于泄漏的影響，會使兩個活塞產生同步位置誤差.且經多次行程后.將積累為兩缸顯著的位置差別。圖中兩液壓缸的有效工作面積是相等的。從理論上講.兩個有效工作面積相等的液壓缸.當輸人流量相同時能夠作出同步的運動。則擋塊壓下行程開關電磁鐵通電，換向閥左位接人回路，壓力油經換向閥和液控單向閥進人缸的上腔.進行補油.使其活塞繼續下行到達行程終點這種回路只適用于負載較小、同步精度要求不高的液壓系統。當液壓系統的同步精度要求較高時.必須采用由比例調速閥或伺服閥組成的同步回路。反之,若缸的活塞先到達行程終點.則擋塊壓下行程開關.電磁鐵通電.換向閥右位接人回路，壓力油經閥進人液控單向閥的控制腔.打開閥使缸下腔與油箱接通，其活塞繼續下行到行程終點。為此.回路中應設置位置補償裝置.以消除積累誤差。補償裝置的工作原理如下:當兩缸活塞同時下行時.若缸活塞先到達行程終點。位置同步是指液壓系統中各執行元件在運動中或停止時都保持相同的位移量。帶補償裝置的串聯缸位置同步回路。

    2.多缸控制回路

在液壓傳動系統中，如果由一個油源給多個液壓缸供油，各液壓缸會因回路中壓力、流量的相互影響而在動作上受到牽制。速度同步是指液壓系統液壓系統中各執行元件的運動速度相等。用調速閥的速度同步回路。兩個并聯的液壓缸，分別用調速閥調節兩缸活塞的運動速度使之同速運動?；ゲ桓蓴_回路的功用是使系統中兒個執行元件在完成各自工作循環時彼此互不影響。通過雙泵供油來實現多缸快慢速互不干擾的回路。當兩液壓缸都轉換為工進.皆由小流量泵供油時.若缸先完成工進動作.通過擋塊和行程開關使電磁鐵都通電。缸改由大流量液壓油泵供油.使活塞快速向左返回.這時缸仍由小流量液壓油泵供油繼續完成下進，不受缸的影響。當所有電磁鐵都斷電時，兩缸才都停止運動。由此可見.此回路之所以能保證多缸快、慢運動互不干擾，是由于快、慢速各由一個液壓油泵分別供油，再通過相應電磁閥進行控制的緣故。當兩缸有效面積相等時.則流量也調整得相同;若兩缸有效面積不相等時，則調節兩調速閥的流量也能達到速度同步。液壓系統中的這種速度同步回路結構簡單，但調節比較麻煩，同步精度較低。液壓缸各自要完成“決進~工進~快退”的自動工作循環。當電磁鐵通電時.兩缸均由大流量泵供油.并作差動連接實現快速向右運動。這時如果缸先完成了快進動作.通過擋塊和行程開關使電磁鐵通電斷電，大流量液壓油泵流人缸的油路被切斷.而改由小流量液壓油泵供油.經調速閥獲得慢速工進.不受缸快進的影響。因此，必須使用一些特殊的回路來實現預定的動作要求。常見的這類回路有順序動作回路、同步動作回路和互不干擾回路等。
