軸向柱塞泵的柱塞與柱塞缸體軸線平行，且在同一圓上呈周向均布。當柱塞缸體軸線和傳動軸軸線重合時，稱為斜盤式軸向柱塞泵;當缸體軸線和傳動軸軸線成一個夾角Y時，稱為斜軸式軸向柱塞泵。斜盤式軸向柱塞泵根據傳動軸是否貫穿斜盤又分為通軸式和非通軸式兩種。

軸向柱塞泵具有結構緊湊，功率密度大，重量輕，工作壓力高，容易實現變量等優點。

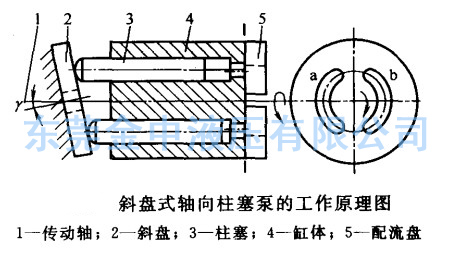

如圖所示斜盤式軸向柱塞泵的工作原理圖。它由1.傳動軸，2.斜盤，3.柱塞，4.缸體和5.配流盤等主要零件組成。傳動軸帶動缸體旋轉，斜盤和配流盤是固定不動的。

柱塞均布于缸體內，并且柱塞頭部靠機械裝置或在低壓油作用下緊壓在斜盤上。斜盤的法線和缸體軸線的夾角為斜盤傾角Y。當傳動軸按圖示方向旋轉時，柱塞一方面隨缸體轉動。

另一方面還在機械裝置和低壓油的作用下，在缸體內作往復運動，柱塞在其自下而上的半圓周內旋轉時逐漸向外伸出，使缸體內孔和柱塞形成的密封油腔容積不斷增加，油腔內形成負壓，從而將油液經配流盤的吸油口a吸人。

柱塞在其自下而上的半圓周內旋轉時又逐漸被壓人缸體內，使密封油腔容積不斷減小，將油液從配油盤窗口b向外壓出。缸體每轉一周，每個柱塞往復運動一次，完成一次吸油和壓抽。

如果改變斜盤傾角r的大小，就能改變柱塞運動行程長度，也就改變了泵的排量;如果改變斜盤傾角r的方向，就能改變吸、壓油的方向，此時就成為雙向變量軸向柱塞泵。

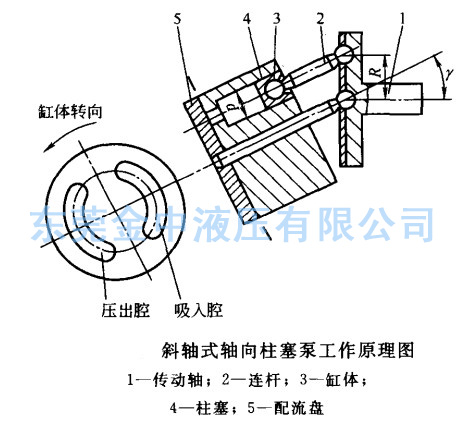

如圖所示為斜軸式軸向柱塞泵工作原理圖。當傳動軸1在電動機的帶動下轉動時，連桿2推動柱塞4在缸體3中作往復運動。

同時，連桿的側面帶動柱塞連同缸體一同旋轉，配流盤5固定不動，盤上有兩個窗口，泵利用這兩個窗口進行吸油和壓油。若改變缸體的傾斜角度Y，就可改變泵的排量;若改變缸體的傾斜方向，就可成為雙向變量軸向柱塞泵。
