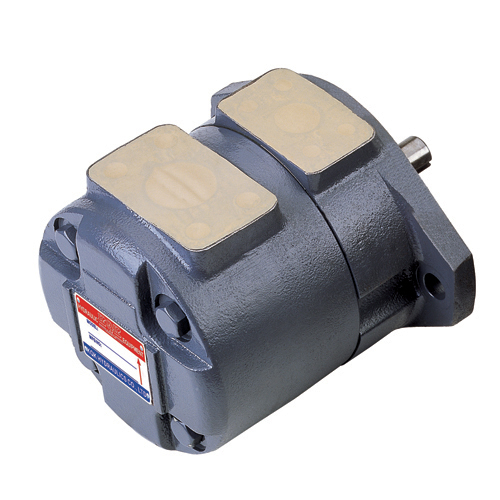

高壓定量葉片泵SQP系列是專為低噪音工況而開發的高性能字母葉片泵。適用于塑料機械，壓鑄機械，

機床以及工程機械等要求噪音較低的液壓系統中，其主要特點：

1、高壓定量葉片泵SQP泵芯使用V系列字母葉片泵泵芯，完全互換，使用靈活方便。

2、高壓定量葉片泵SQP增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、高壓定量葉片泵SQP使用了加厚的外殼設計，增加了泵的強度和抗震性，同時消音性能更優越。

SQP型葉片泵，SQP定量葉片泵，SQP高壓葉片泵  SQP型葉片泵，SQP定量葉片泵，SQP高壓葉片泵





SQP系列單泵 排量范圍：7.5～237ml/r 最高壓力：13.8～17.2MPa 最高轉速：1800r/min

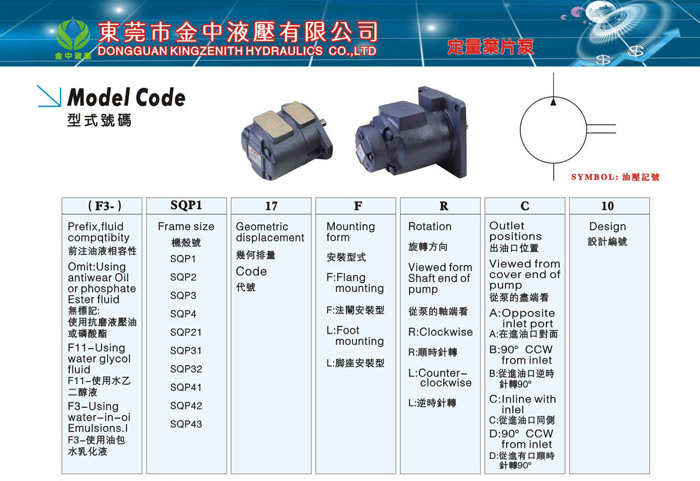

本系列是專為低噪音工況而開發的高壓高性能子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程機械等要求噪音較低的液壓系統中。 其主要特點： 1、泵芯使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。 2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更 低，音質更流暢。 3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更優越。 (F3-) 前注、油液相溶性 -21 -86 C -(LH) -18 前注、油液相溶性 系列號 ▲排量代號 軸伸形式 出油口位置 旋轉方向 設計號 無標記- 抗磨液壓油、 水乙二醇液或 油包水乳化液 F3-磷酸酯液   SQP1 2，3，4，5，6，7，8， 9，10，11，12，14 1-帶鍵直軸 86-重型帶 鍵直軸 (從泵的蓋端看) A-進油口對側 B-從進油口逆時針90° C-進油口同側 D-從進油口順時針90°   (從泵的軸端看) LH-逆時針旋轉 無標記-順時針旋轉 15 SQP2 10，12，14，15，17， 19，21，25 18 SQP3 21，25，30，32，35， 38，45 SQP4 42，45，50，57，60， 66，75 ▲在1200r/min和0.69MPa(100psi)下的額定排量USgpm。 系列號 ●排量代號 幾何排量 mL/r ▲使用抗磨液壓油或磷酸酯液 使用水乙二醇液 使用油包水乳化液 最低轉速 r/min  重量 Kg 最高壓力MPa 最高轉速r/min 最高壓力MPa 最高轉速r/min 最高壓力MPa 最高轉速r/min SQP1 2 7.5 13.8 1800 13.8 1200 6.9 1200 600 16 3 10.2 4 12.8 17.2 15.9 5 16.7 6 19.2 7 22.9 8 26.2 9 28.8 10 31.0 11 35.0 12 37.9 15.7 13.8 14 44.2 13.8 SQP2 10 32.5 17.2 1800 15.9 1200 6.9 1200 600 25 12 38.3 14 43.3 15 46.7 17 52.5 19 59.2 21 65.0 25 79.2 SQP3 21 66.7 17.2 1800 15.9 1200 6.9 1200 600 35 25 79.2 30 95.0 32 100 35 109 38 118 45 140 13.8 13.8 SQP4 42 134 17.2 1800 15.9 1200 6.9 1200 600 59.5 45 140 50 156 57 178 60 189 66 207 75 237 13.8 13.8 ●在1200r/min和0.69MPa(100psi)下的額定排量USgpm. ▲0.5秒內，允許超過最高壓力10％的瞬時壓力。

注意：

在1200r/min和6.9bar下的額定容量USgpm

使用抗磨液壓油或磷酸酯：允許0.5秒內超過“最高使用壓力”10%的瞬間（尖峰）壓力。

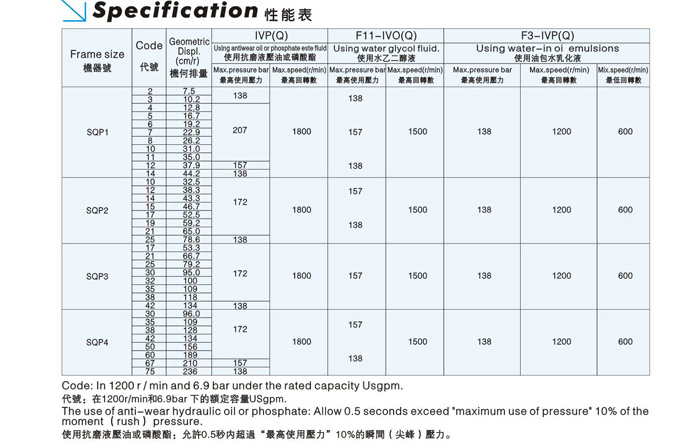

高壓定量葉片泵SQP主要工作參數：

本系列是專為低噪音工況而開發的高壓高性能子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程

機械等要求噪音較低的液壓系統中。

其主要特點：

1、泵心使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。

2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更超越。

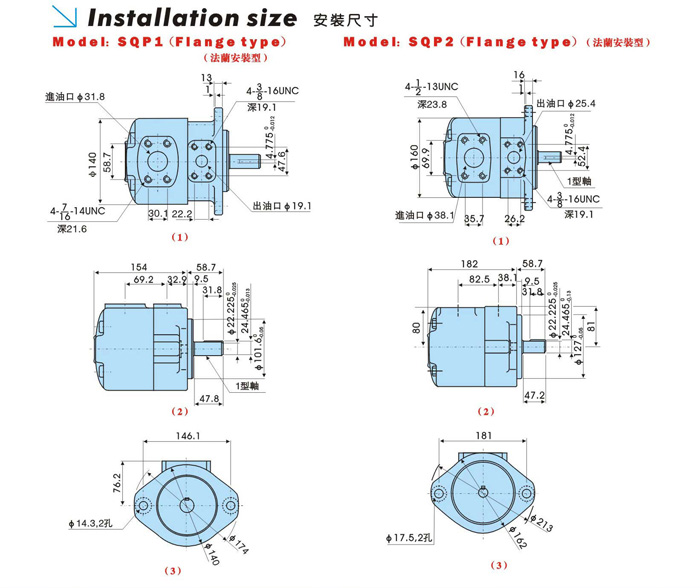

高壓定量葉片泵SQP安裝尺寸：

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切

削機床以及其它各類液壓系統。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。

本系列是專為低噪音工況而開發的高壓高性能子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程

機械等要求噪音較低的液壓系統中。

高壓定量葉片泵SQP主要特點：

1、泵心使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。

2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更超越。

高壓定量葉片泵SQP安裝尺寸：

高壓定量葉片泵SQP系列是專為低噪音工況而開發的高性能字母葉片泵。適用于塑料機械，壓鑄機械，

機床以及工程機械等要求噪音較低的液壓系統中，其主要特點：

1、高壓定量葉片泵SQP泵芯使用V系列字母葉片泵泵芯，完全互換，使用靈活方便。

2、高壓定量葉片泵SQP增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、高壓定量葉片泵SQP使用了加厚的外殼設計，增加了泵的強度和抗震性，同時消音性能更優越。

注意：

在1200r/min和6.9bar下的額定容量USgpm

使用抗磨液壓油或磷酸酯：允許0.5秒內超過“最高使用壓力”10%的瞬間（尖峰）壓力。

高壓定量葉片泵SQP主要工作參數：

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切

削機床以及其它各類液壓系統。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。

高壓定量葉片泵SQP系列是專為低噪音工況而開發的高性能字母葉片泵。適用于塑料機械，壓鑄機械，

機床以及工程機械等要求噪音較低的液壓系統中，其主要特點：

1、高壓定量葉片泵SQP泵芯使用V系列字母葉片泵泵芯，完全互換，使用靈活方便。

2、高壓定量葉片泵SQP增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、高壓定量葉片泵SQP使用了加厚的外殼設計，增加了泵的強度和抗震性，同時消音性能更優越。

高壓定量葉片泵SQP主要工作參數：

本系列是專為低噪音工況而開發的高壓高性能子母葉片泵。適用于塑料機械，壓鑄機械，機床以及工程

機械等要求噪音較低的液壓系統中。

高壓定量葉片泵SQP其主要特點：

1、泵心使用V系列子母葉片泵泵芯，完全互換，使用更靈活方便。

2、增加了脈動衰減結構的設計，極大降低了壓力的脈動，使噪音更低，音質更流暢。

3、使用加厚的外殼設計，增加了泵的強度和抗振性，同時消音性能更超越。

注意：

在1200r/min和6.9bar下的額定容量USgpm

使用抗磨液壓油或磷酸酯：允許0.5秒內超過“最高使用壓力”10%的瞬間（尖峰）壓力。

高壓定量葉片泵SQP安裝尺寸：

目前公司生產的主要（系列）產品有：變量葉片泵、定量葉片泵、變量柱塞泵、方向/壓力/流量控制閥、比例

閥、疊加閥、邏輯閥以及新開發產品液壓系統及工程機械配套產品液壓泵、馬達及多路閥等，并承攬各種液壓

系統/液壓裝置的設計與制造。

產品廣泛應用于注塑機，油壓機、工程機械、塑膠機械、制鞋機械、壓鑄機械、冶金機械、礦山機械、金屬切

削機床以及其它各類液壓系統。

隨著液壓技術的快速發展，公司堅持追求技術創新和提高產品層級，近期投巨資加大技術改造力度，不斷擴大

產品品種和提升產品規格，以增強產品國際競爭力。
